ตัวเข้ารหัสโรตารีขนาดเล็ก OD 18 มม.
,ตัวเข้ารหัสโรตารีขนาดเล็กแบบ Solid Shaft
,ตัวเข้ารหัสโรตารีขนาดเล็กความละเอียด 360
-
ชื่อผลิตภัณฑ์เส้นผ่านศูนย์กลางภายนอก 18 มม. เพลาแข็ง 2.5 มม. ตัวเข้ารหัสแบบหมุนขนาดเล็กความละเอียด ABZ เฟส 360
-
มิติภายนอกเส้นผ่านศูนย์กลางของเพลาแข็ง: ⌀2.5มม
-
ความละเอียด36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512； 720； 800； 1,000; 1024； 1440; 1600
-
เฟสเอาต์พุตเฟส A, B, Z
-
จ่ายแรงดันไฟฟ้าDC5V ; DC5V; DC8-30V DC8-30V
-
ประเภทเต้าเสียบสายเคเบิลออกจากด้านหลัง
-
สถานที่กำเนิดเซียงไฮ้ประเทศจีน
-
ชื่อแบรนด์HENGXIANG
-
ได้รับการรับรองCE,ISO9001
-
หมายเลขรุ่นตัวเข้ารหัสแบบเพิ่มหน่วย S18
-
จำนวนสั่งซื้อขั้นต่ำตัวเข้ารหัส 1 ชิ้นเพื่อเริ่มการสั่งซื้อ
-
ราคาnegotiable
-
รายละเอียดการบรรจุแต่ละ 1 ชิ้น / บรรจุในกล่องกระดาษเดียว
-
เวลาการส่งมอบ3-5 วันทำการสำหรับการสั่งซื้อตัวอย่าง 7-15 วันทำการสำหรับการสั่งซื้อจำนวนมาก
-
เงื่อนไขการชำระเงินD / A, D / P, T / T, Western Union, Credit Card, Master Card, Paypal ฯลฯ
-
สามารถในการผลิต100K ชิ้นต่อปี

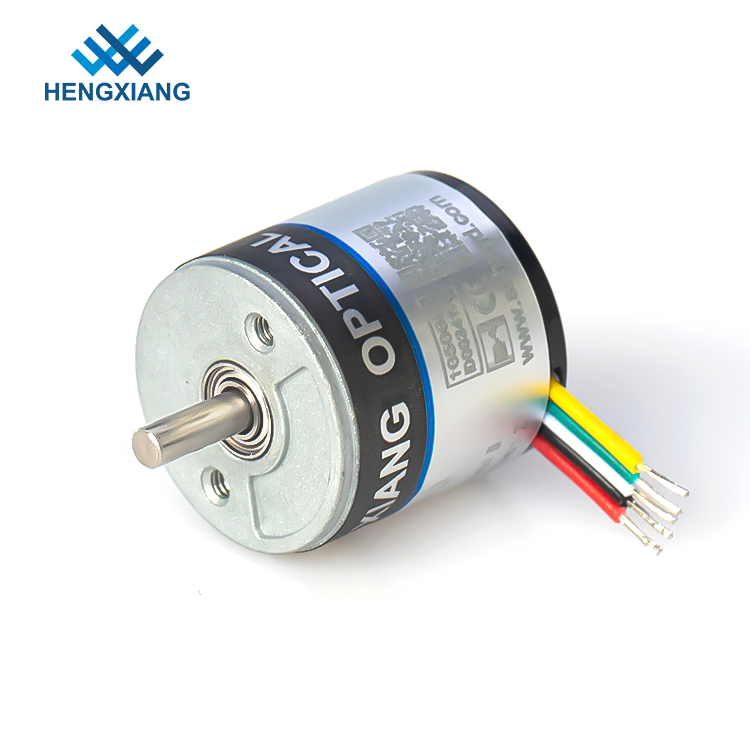

Solid Shaft 2.5mm OD 18mm Miniature Rotary Encoder
เส้นผ่านศูนย์กลางภายนอก 18 มม. เพลาแข็ง 2.5 มม. ตัวเข้ารหัสแบบหมุนขนาดเล็กความละเอียด ABZ เฟส 360
รายละเอียดสินค้า
เรื่องของเราต้องให้ความสนใจ
1. ต้องเลือกแรงดันไฟฟ้า: DC5V หรือ DC8-30V
2. ต้องเลือกหมายเลขรุ่นแผ่นสปริงแหนบหากคุณเลือกตัวเข้ารหัสเพลากลวง
3. โปรดแจ้งความเร็วมอเตอร์ (RPM) ที่คุณใช้งานจริง
4. หากคุณมีข้อกำหนดอื่น ๆ โปรดระบุพารามิเตอร์โดยละเอียด
จุดขายของเรา
•ตอบสนองอย่างรวดเร็วเมื่อได้รับแบบสอบถามใบเสนอราคาของลูกค้า
•ทีมวิศวกรมืออาชีพเพื่อแก้ปัญหาของคุณได้ตลอดเวลา
•ตรวจสอบอย่างเคร่งครัดก่อนจัดส่ง
•รุ่นตัวเข้ารหัสต่างๆให้เลือก
•เวลานำสั้น
•มาตรฐานคุณภาพสูง
ตารางพารามิเตอร์ตัวเข้ารหัสที่เพิ่มขึ้น S18
| ชื่อผลิตภัณฑ์ | เส้นผ่านศูนย์กลางภายนอก 18 มม. เพลาแข็ง 2.5 มม. ตัวเข้ารหัสแบบหมุนขนาดเล็กความละเอียด ABZ เฟส 360 |
| ยี่ห้อ | เฮงเซียง |
| มิติภายนอก | เส้นผ่านศูนย์กลางภายนอก: 18 มม |
| ความหนา: 18 มม | |
| เส้นผ่านศูนย์กลางของเพลาแข็ง: ⌀2.5มม | |
| ความละเอียด | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512； 720； 800； 1,000; 1024； 1440; 1600 |
| เฟสเอาท์พุท | เฟส A, B, Z |
| การจ่ายแรงดัน | DC5V;DC8-30V |
| ประเภท Outlet | สายเคเบิลออกจากด้านข้าง |
| สายเคเบิลออกจากด้านหลัง | |
| โหมดเอาต์พุต | เอาต์พุตวงจรเปิดของนักสะสม (NPN & PNP) |
| อุณหภูมิสิ่งแวดล้อม | อุณหภูมิในการทำงาน: -20 ~ + 80 ° (ไม่ใช้ cing) |
| อุณหภูมิในการจัดเก็บ: -25 ~ + 85 ° (ไม่ใช่ไอซิ่ง) | |
| มนุษยชาติด้านสิ่งแวดล้อม | การใช้งานและการจัดเก็บ: 35 ~ 85% RH (ไม่กลั่นตัว) |
| ความถี่ตอบสนองสูงสุด | สูงสุด 100kHz |
| การสั่นสะเทือน (ทน) | แอมพลิจูด 0.75 มม. 10-50Hz 1 ชั่วโมงสำหรับทิศทาง X / Y / Z แยกกัน |
| ช็อก (ทน) | 49 / m / s2, สามครั้งสำหรับทิศทาง X, Y, Z แยกกัน |
| วัสดุเพลา | สแตนเลส 304 |
| ความยาวสายเคเบิล | 150 มม |
| เปลือก | อลูมิเนียมอัลลอยด์ |
| แพ็คเกจ | กล่องกระดาษ |
| น้ำหนักสุทธิ | ประมาณ 20g (พร้อมแพ็คเกจ) |
| การรับรอง | ซี |
แค็ตตาล็อกตัวเข้ารหัส
หากคุณได้เลือกรุ่นตัวเข้ารหัสที่คุณกำลังจะสั่งซื้อแล้วโปรดส่งอีเมลถึงเราโดยตรงหรือติดต่อบริการออนไลน์เพื่อรับแคตตาล็อกล่าสุด
แต่หากคุณยังมีข้อสงสัยเกี่ยวกับการเลือกหมายเลขรุ่นของตัวเข้ารหัสที่ถูกต้องคุณสามารถติดต่อเราเพื่อขอรับแคตตาล็อกที่เกี่ยวข้องได้
วิธีการทำงานของตัวเข้ารหัส
ตัวเข้ารหัสแบบเพิ่มหน่วยส่วนใหญ่มีไดรเวอร์เอาต์พุต Push-Pull (HTL) หรือ RS422 (TTL) ซึ่งได้แทนที่วงจรเอาต์พุตรุ่นเก่าส่วนใหญ่เช่น Open Collector NPN, Open Collector PNP, Voltage Output
วงจร Push-Pull (HTL) หรือที่เรียกว่า Totem Pole ให้ระดับสัญญาณที่สอดคล้องกับแรงดันไฟฟ้าที่ใช้โดยทั่วไปแรงดันไฟฟ้าอยู่ระหว่าง 8 ถึง 30 VDC
ด้วยการเชื่อมต่อที่เหมาะสมคุณสามารถใช้อินเทอร์เฟซ Push Pull เพื่อแทนที่วงจรตัวสะสมเปิดจริงโดยใช้ไดโอดภายนอกที่เชื่อมต่อเพื่อ จำกัด ทิศทางของกระแสสำหรับวงจร RS422 (TTL) ให้ระดับสัญญาณ 5 V คงที่ซึ่งไม่ขึ้นอยู่กับ แรงดันไฟฟ้าสามารถเลือกช่วงแรงดันไฟฟ้าได้สองช่วง: ตั้งแต่ 4.75 ถึง 5.5 VDC (สามารถใช้เพื่อแทนที่ไดรเวอร์เอาต์พุตแบบเปิด) หรือตั้งแต่ 8 ถึง 30 VDCการใช้สัญญาณดิฟเฟอเรนเชียลเอาต์พุตจะเป็นไปตามมาตรฐาน RS422 อย่างสมบูรณ์
เอาต์พุตที่แตกต่างกันมีความสามารถในการตอบสนองความถี่สูงสุดและป้องกันเสียงรบกวนที่ดีที่สุดเพื่อให้แน่ใจว่าเครื่องรับควรเป็นส่วนต่างด้วย
การเปลี่ยนไดรเวอร์เอาต์พุตรุ่นเก่า
วันผลิต
3-5 วันทำการสำหรับตัวอย่างหลังจากชำระเงินเต็มจำนวน
7-15 วันสำหรับการผลิตจำนวนมากหลังจากชำระเงินเต็มจำนวน
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
