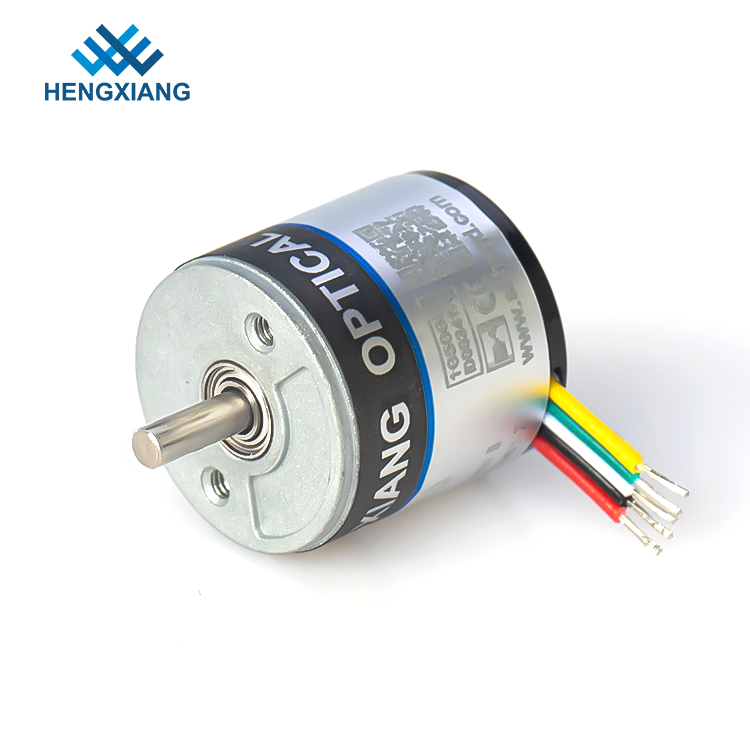

S18 Miniature Rotary Encoder 1600 Resolution For Subminiature Motor

S18 เครื่องเข้ารหัสโรตารีขนาดเล็กความละเอียด 1600 สำหรับมอเตอร์ขนาดเล็ก

  • แสงสูง

    ตัวเข้ารหัสแบบหมุนขนาดเล็ก S18

    ,

    ตัวเข้ารหัสโรตารีขนาดเล็กความละเอียด 1600

    ,

    ตัวเข้ารหัสโรตารีมอเตอร์ขนาดเล็ก

  • ชื่อผลิตภัณฑ์
    ตัวเข้ารหัสแบบหมุนขนาดเล็ก S18 เอาต์พุต AB เฟส NPN ความละเอียด 1600 สำหรับมอเตอร์ขนาดเล็ก
  • ความหนาของตัวเข้ารหัส
    18mm
  • เส้นผ่านศูนย์กลางของเพลาแข็ง
    2.5 มม. พร้อมรูปตัว D
  • ความยาวเพลา
    7mm
  • ขนาดเส้นผ่านศูนย์กลางการติดตั้ง
    12mm
  • แรงดันไฟฟ้าของแหล่งจ่ายไฟ
    5V หรือ 8-30V
  • สถานที่กำเนิด
    เซียงไฮ้ประเทศจีน
  • ชื่อแบรนด์
    HENGXIANG
  • ได้รับการรับรอง
    CE,ISO9001
  • หมายเลขรุ่น
    S18
  • จำนวนสั่งซื้อขั้นต่ำ
    1pcs
  • ราคา
    Consult us
  • รายละเอียดการบรรจุ
    แต่ละ 1 ชิ้นบรรจุในกล่องกระดาษเดียว
  • เวลาการส่งมอบ
    3-5 วันทำการสำหรับการสั่งซื้อตัวอย่าง 7-15 วันทำการสำหรับการสั่งซื้อจำนวนมาก
  • เงื่อนไขการชำระเงิน
    L / C, D / A, D / P, T / T, Wester N Union, MoneyGram
  • สามารถในการผลิต
    100K ชิ้นต่อปี

S18 เครื่องเข้ารหัสโรตารีขนาดเล็กความละเอียด 1600 สำหรับมอเตอร์ขนาดเล็ก

ตัวเข้ารหัสแบบหมุนขนาดเล็ก S18 เอาต์พุต AB เฟส NPN ความละเอียด 1600 สำหรับมอเตอร์ขนาดเล็ก



รายละเอียดสินค้า






ข้อมูลพื้นฐานผลิตภัณฑ์ของตัวเข้ารหัสขนาดเล็ก S18

ความหนาของตัวเข้ารหัส 18 มม

เส้นผ่านศูนย์กลางของเพลาแข็ง 2.5 มม. พร้อมรูปตัว D

ความยาวเพลา 7mm

เส้นผ่านศูนย์กลางการติดตั้ง size12mm

แรงดันไฟฟ้า 5V หรือ 8-30V

สัญญาณเอาต์พุตวงจร: NPN & PNP

การตรวจจับพื้นฐาน: โฟโตอิเล็กทริค

พัลส์ต่อเทิร์น: 250ppr-1600ppr

ความเร็วมอเตอร์สูงสุด 5,000 รอบต่อนาที

ระดับการป้องกันระดับ IP50

เต้าเสียบสายริบบิ้น



ข้อมูลจำเพาะ



ชื่อผลิตภัณฑ์

ตัวเข้ารหัสแบบหมุนขนาดเล็ก S18 เอาต์พุต AB เฟส NPN ความละเอียด 1600 สำหรับมอเตอร์ขนาดเล็ก

ยี่ห้อ

เฮงเซียง

ประเภทตัวเข้ารหัส ตัวเข้ารหัสที่เพิ่มขึ้น

มิติภายนอก

เส้นผ่านศูนย์กลางภายนอก: 18 มม

ความหนา: 18 มม

เส้นผ่านศูนย์กลางของเพลาแข็ง: ⌀2.5มม

ความละเอียด

36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1,000; 1024; 1440; 1600

เฟสเอาต์พุต

เฟส A, B, Z

แรงดันไฟฟ้า

DC5V และ DC8--30V

ประเภทเต้าเสียบ

สายเคเบิลออกจากด้านข้าง

สายเคเบิลออกจากด้านหลัง

โหมดเอาต์พุต

เอาต์พุตวงจรเปิดของนักสะสม (NPN & PNP)

อุณหภูมิสิ่งแวดล้อม

อุณหภูมิในการทำงาน: -20 ~ + 80 ° (ไม่ใช่ไอซิ่ง)

อุณหภูมิในการจัดเก็บ: -25 ~ + 85 ° (ไม่ใช่ไอซิ่ง)

มนุษยชาติด้านสิ่งแวดล้อม

การใช้งานและการจัดเก็บ: 35 ~ 85% RH (ไม่กลั่นตัว)

ความถี่ในการตอบสนองสูงสุด

สูงสุด 100kHz

รายได้สูงสุด

5000 รอบต่อนาที

เกรดการป้องกัน

IP50

การบริโภคในปัจจุบัน

สูงสุด 50mA

เวลาขึ้น / ตก

สูงสุด 100nsec

โหลดเพลา

Radiel: 2N;แกน: 2N

การสั่นสะเทือน (ทน)

แอมพลิจูด 0.75 มม. 10-50Hz 1 ชั่วโมงสำหรับทิศทาง X / Y / Z แยกกัน

ช็อก (ทน)

49 / m / s2, สามครั้งสำหรับทิศทาง X, Y, Z แยกกัน

วัสดุเพลา

สแตนเลส 304

ความยาวสายเคเบิล

150 มม

การรับรอง ซี



S18 เครื่องเข้ารหัสโรตารีขนาดเล็กความละเอียด 1600 สำหรับมอเตอร์ขนาดเล็ก 0





หลักการเข้ารหัส



องศาเชิงกลคือการหมุนจริงของเพลาในหน่วยองศาไฟฟ้าองศาใช้สำหรับสัญญาณไฟฟ้าเวลาที่ต้องการในการทำวงจรแรงดัน / กระแสไฟฟ้าสลับหนึ่งรอบถูกกำหนดเป็น 360 องศาไฟฟ้า (el °)สำหรับตัวเข้ารหัสที่เพิ่มขึ้นหนึ่งรอบจะเท่ากับพัลส์ที่สมบูรณ์หนึ่งครั้งด้วย PPR ที่กำหนดระดับไฟฟ้าสามารถแปลงเป็นองศาเชิงกลสำหรับตัวเข้ารหัสที่เพิ่มขึ้นใด ๆ



ทุกๆ 90 el °ตัวเข้ารหัสแบบเพิ่มหน่วยจะส่งออกขอบที่เพิ่มขึ้นหรือลดลงบนเอาต์พุต“ A” หรือ“ B” ซึ่งสามารถตีความได้ว่าเป็นการนับหากเอนโค้ดเดอร์เอาต์พุต 1,000 PPR ตัวนับสามารถแปลความหมายได้ 4000 จำนวน (4 ครั้งในแต่ละพัลส์)



แพ็คเกจ

ตัวเข้ารหัสแต่ละตัวบรรจุในกล่องเดียวที่ปลอดภัยพร้อมป้องกันฟอง

จากนั้นเครื่องเข้ารหัสทั้งหมดจะถูกใส่ลงในกล่องที่ใหญ่กว่าเพื่อเตรียมการจัดส่ง



เกี่ยวกับโรงงานของเรา

  • แบรนด์ของตัวเข้ารหัส "HENGXIANG" ของตัวเอง
  • มีใบรับรองระบบการจัดการคุณภาพ ISO9001: 2000 และใบรับรอง CE
  • สิทธิบัตรการประดิษฐ์ห้าและสิทธิบัตรรุ่นยูทิลิตี้ 5
  • ผ่านโครงการเปลี่ยนแปลงความสำเร็จใหม่และไฮเทคของเซี่ยงไฮ้
  • เป้าหมายของเรา: ตอบสนองความต้องการของลูกค้าสร้างคุณค่าทางสังคมให้บริการลูกค้าอย่างตั้งใจและบรรลุผลสำเร็จ
  • ตั้งอยู่ในเมืองเซี่ยงไฮ้
  • พนักงานที่มีประสบการณ์ 20-30 คน



คำถามเกี่ยวกับเครื่องเข้ารหัสหรือโรงงานของเราก่อนสั่งซื้อ

ถาม: โรงงานของคุณอยู่ที่ไหน

A: โรงงานของเราตั้งอยู่ในเมืองเซี่ยงไฮ้

ถาม: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?

ตอบ: ใช่คุณสามารถเยี่ยมชมโรงงานของเราได้ตลอดเวลาหากสะดวก

ถาม: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?

ตอบ: โดยปกติ 3 วันทำการสำหรับตัวอย่าง 7-15 วันสำหรับการผลิตขนาดใหญ่

วันที่ผลิตเป็นไปตามปริมาณการสั่งซื้อ

ถาม: ความละเอียดสูงสุดของผลิตภัณฑ์ตัวเข้ารหัสของคุณคืออะไร

ตอบ: ความละเอียดสูงสุดคือ 80000ppr คุณสามารถส่งอีเมลถึงเราเพื่อขอข้อมูลเพิ่มเติม

ถาม: ตัวเข้ารหัสของคุณสามารถปรับแต่งได้หรือไม่

ตอบ: ใช่ตัวเข้ารหัสของเราสามารถปรับแต่งตามความต้องการของคุณ

ถาม: คุณทดสอบผลิตภัณฑ์เครื่องเข้ารหัสก่อนจัดส่งหรือไม่

ตอบ: ใช่เราทดสอบและตรวจสอบทุกชิ้นก่อนจัดส่ง 100% เพื่อให้แน่ใจว่าทำงานได้ดีบนอุปกรณ์ของคุณ
