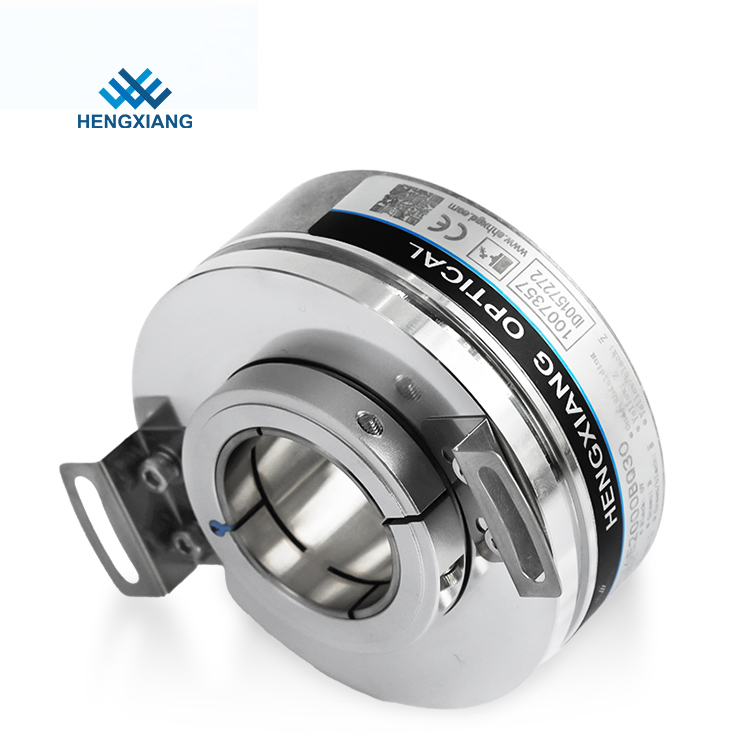

China Encoder Supplier 5000ppr K76 UVW Signal Pulse Up To 32768 Ppr

ผู้จัดจำหน่ายตัวเข้ารหัสของจีน 5000ppr K76 UVW สัญญาณพัลส์สูงถึง 32768 Ppr

  • แสงสูง

    ตัวเข้ารหัสที่เพิ่มขึ้นของเพลากลวงสัญญาณ UVW

    ,

    ตัวเข้ารหัสที่เพิ่มขึ้นของเพลากลวง 5000ppr

    ,

    ตัวเข้ารหัสเพลากลวง 32768 Ppr

  • ประเภทตัวเข้ารหัส
    ตัวเข้ารหัสที่เพิ่มขึ้น
  • เส้นผ่านศูนย์กลางเพลากลวง
    18 มม. 20 มม. 22 มม. 25 มม. 28 มม. 30 มม.
  • ปณิธาน
    100;200;250;300;360;400;450;500;512;600;720;800;1000; 100;200;250;300;360;400;450;500;512;
  • เฟสเอาต์พุต
    เฟส A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
  • แรงดันไฟจ่าย
    DC5V ; DC5V ; DC8-30V DC8-30V
  • Outlet type
    Cable out from side
  • โหมดเอาท์พุต
    NPN/PNP(เปิดวงจรขาคอลเลคเตอร์เอาท์พุต)
  • ความยาวสายเคเบิล
    1000mm
  • สถานที่กำเนิด
    เซียงไฮ้ประเทศจีน
  • ชื่อแบรนด์
    HENGXIANG
  • ได้รับการรับรอง
    CE,ISO9001
  • หมายเลขรุ่น
    เข้ารหัส K76
  • จำนวนสั่งซื้อขั้นต่ำ
    ตัวเข้ารหัส 1 ชิ้นเพื่อเริ่มการสั่งซื้อ
  • ราคา
    negotiable
  • รายละเอียดการบรรจุ
    แต่ละ 1 ชิ้นบรรจุในกล่องกล่องเดียว
  • เวลาการส่งมอบ
    -5 วันทำการสำหรับการสั่งซื้อตัวอย่าง 7-15 วันทำการสำหรับการสั่งซื้อจำนวนมาก
  • เงื่อนไขการชำระเงิน
    D/A, D/P, T/T, Western Union, บัตรเครดิต, มาสเตอร์การ์ด, Paypal, etc
  • สามารถในการผลิต
    100K ชิ้นต่อปี

ผู้จัดจำหน่ายตัวเข้ารหัสของจีน 5000ppr K76 UVW สัญญาณพัลส์สูงถึง 32768 Ppr

ผู้จัดจำหน่ายเครื่องเข้ารหัสของจีน 5000ppr K76 UVW สัญญาณพัลส์สูงถึง 32768 ppr



ตัวเข้ารหัสส่วนเพิ่ม:

ตัวเข้ารหัสส่วนเพิ่มใช้หลักการแปลงโฟโตอิเล็กทริกโดยตรงเพื่อส่งออกคลื่นสี่เหลี่ยมพัลส์เฟส A, B และ Z สามกลุ่มA, B สองกลุ่มของเฟสพัลส์ต่างกัน 90 องศา เพื่อให้สามารถตัดสินทิศทางการหมุนได้ง่าย และ Z เฟสหนึ่งพัลส์ต่อรอบ ใช้สำหรับกำหนดตำแหน่งจุดอ้างอิงข้อดีของมันคือการสร้างด้วยหลักการที่เรียบง่าย อายุการใช้งานเชิงกลโดยเฉลี่ยอาจมากกว่าหลายหมื่นชั่วโมง ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ความน่าเชื่อถือสูง และเหมาะสำหรับการส่งสัญญาณทางไกลข้อเสียคือไม่สามารถส่งข้อมูลตำแหน่งที่แน่นอนของการหมุนเพลาได้



คำอธิบายโดยย่อสำหรับตัวเข้ารหัส K76

ประเภทตัวเข้ารหัส: ตัวเข้ารหัสส่วนเพิ่ม

ยี่ห้อ: HENGXIANG

เส้นผ่านศูนย์กลางภายนอก: 76.5 มม

ความหนา : 37 มม

เกรดการป้องกัน: IP50

ความยาวสาย : 1000MM

การรับรอง: CE

บรรจุภัณฑ์: กล่องกระดาษ



ไฮเลือกเรา?

แบรนด์ HENGXIANG - พันธมิตรที่น่าเชื่อถือ
CE ได้รับการอนุมัติ - คุณภาพผลิตภัณฑ์ที่ได้เปรียบ;
การจัดส่งที่รวดเร็ว - ความสามารถในการผลิตสินค้าคงคลังที่แข็งแกร่ง

โรงงานให้ราคาที่แข่งขันได้โดยตรง
บริการแบบครบวงจร - เพื่อประสบการณ์การซื้อที่มีประสิทธิภาพของคุณ

ยอมรับการออกแบบ OEM - การออกแบบที่กำหนดเองแบรนด์ของคุณเองได้รับการยอมรับ



เค76 ลักษณะหลักของตัวเข้ารหัส

รายการ พารามิเตอร์พื้นฐาน
ประเภทตัวเข้ารหัส ตัวเข้ารหัสที่เพิ่มขึ้น
ยี่ห้อ เหิงเซียง
เส้นผ่านศูนย์กลางเพลากลวง 18 มม. 20 มม. 22 มม. 25 มม. 28 มม. 30 มม.
ปณิธาน 100;200;250;300;360;400;450;500;512;600;720;800;1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000;
  7200;8192;10000;14400;16384;28800;32768
  1024/4;1024/6;1024/8;2048/4;2048/6;2048/8;2500/4;2500/6;2500/8;4096/4;4096/6;4096/16;5,000/6;5000/8;5000/10;5000/12;5000/16;
  8192/8;8192/10;/8192/16;10000/8;10000/10;10000/16;
เฟสเอาต์พุต เฟส A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
แรงดันไฟฟ้า DC5V ;DC8-30V
ประเภทเต้าเสียบ สายเคเบิลออกจากด้านข้าง
โหมดเอาต์พุต NPN/PNP(เปิดวงจรขาคอลเลคเตอร์เอาท์พุต)
  เอาท์พุทแรงดันไฟฟ้า
  เอาต์พุตแบบกดดึง
  ไดรฟ์บรรทัด (26LS31) TTL
  ไลน์ไดรฟ์ (DC8-30V) HTL
การบริโภคในปัจจุบัน สูงสุด 100mA
ความถี่การตอบสนองสูงสุด 300KHZ
ระลอกคลื่นที่อนุญาต ≤3% rms
โหลดแรงดันไฟฟ้า ≤DC30V
จีเอ็นดี ไม่เชื่อมต่อกับตัวเข้ารหัส
อัตราส่วนเครื่องหมายต่อช่องว่าง 45% ถึง 55%

ผู้จัดจำหน่ายตัวเข้ารหัสของจีน 5000ppr K76 UVW สัญญาณพัลส์สูงถึง 32768 Ppr 0

การจัดส่ง

o สินค้าสามารถจัดส่งผ่าน TNT, FedEx, UPS, DHL, EMS เป็นต้น

o คุณสามารถเลือกด่วนตามความต้องการของคุณหากเก็บค่าขนส่ง

o หากคุณไม่มีบัญชีบริการจัดส่ง เราจะตรวจสอบและค้นหาบริการด่วนที่ถูกที่สุดและปลอดภัยสำหรับคุณ

o โรงงานของเรามีส่วนลด 30% กับบริษัทจัดส่งส่วนใหญ่ ดังนั้นราคาอาจถูกที่สุดเท่าที่จะเป็นไปได้



ประกาศสำหรับการติดตั้งเอ็นโค้ดเดอร์

1. โปรดอ่านข้อกำหนดของตัวเข้ารหัสอย่างละเอียดก่อนการติดตั้ง

2. ตัวเข้ารหัสเป็นของเครื่องมือที่มีความแม่นยำ ดังนั้นเราควรหลีกเลี่ยงการกระแทกหรือการสั่นสะเทือนเพื่อป้องกันชิ้นส่วนภายใน

3. แรงดันไฟฟ้าของแหล่งจ่ายไฟต้องอยู่ภายในช่วงที่กำหนด มิฉะนั้นตัวเข้ารหัสอาจถูกทำลาย

4. แจ้งให้ทราบข้อกำหนด coaxially เมื่อคุณติดตั้งเพลาส่งกำลัง โปรดใช้การเชื่อมต่อแบบยืดหยุ่น และอย่าบังคับกดเอ็นโค้ดเดอร์

5. ต้องเชื่อมต่อสายเคเบิลป้องกันของตัวเข้ารหัสเพื่อหลีกเลี่ยงการรบกวนของแม่เหล็กไฟฟ้าของกระแสสลับ สายเคเบิลของตัวเข้ารหัสควรจัดวางแยกกัน

6. การเชื่อมต่อไดอะแกรมสายไฟควรปฏิบัติตามสีที่ระบุในแค็ตตาล็อกอย่างเคร่งครัด มิฉะนั้นวงจรภายในตัวเข้ารหัสอาจถูกทำลาย

7. ตัวเข้ารหัสควรอยู่ห่างจากสนามแม่เหล็กแรงสูง ฝุ่น น้ำมัน น้ำ อุณหภูมิที่สูงขึ้น (ต่ำกว่า) และวัสดุที่กัดกร่อนหรือไวไฟในระหว่างการทำงาน

8. ไม่สามารถดึงหรืองอสัญญาณสายเคเบิลเข้ารหัสได้
