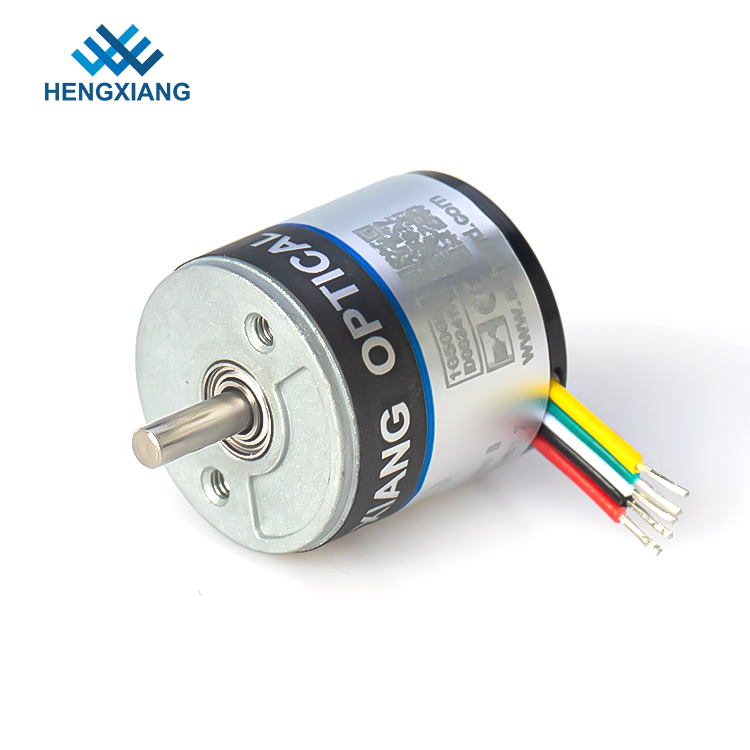

NPN เส้นผ่านศูนย์กลางภายนอก 18 มม. มินิโรตารี่เอ็นโค้ดเดอร์เพลาแข็ง 2.5 มม. 60ppr 3.3Vdc
1,หลักการทำงาน:
โดยแกนกลางของดิสก์รหัสตาแมวซึ่งมีวงแหวนผ่านจารึกสีเข้มมีอุปกรณ์ส่งและรับตาแมวอ่านเพื่อรับสัญญาณคลื่นไซน์สี่กลุ่มรวมกันเป็น A, B, C, D, แต่ละความแตกต่างของคลื่นไซน์ ความแตกต่างของเฟส 90 องศา (เทียบกับคลื่นเส้นรอบวง 360 องศา), การย้อนกลับของสัญญาณ C, D, ทับบน A, B สองเฟสสามารถเพิ่มความเสถียรของสัญญาณอีกฝ่ายหนึ่งจะส่งสัญญาณพัลส์เฟส Z เพื่อแสดงตำแหน่งอ้างอิงตำแหน่งศูนย์
เนื่องจากความแตกต่างของเฟสระหว่าง A และ B คือ 90 องศา จึงเป็นไปได้ที่จะแยกความแตกต่างของการหมุนไปข้างหน้าและย้อนกลับของตัวเข้ารหัสโดยการเปรียบเทียบว่าเฟส A อยู่ข้างหน้าหรือเฟส B อยู่ข้างหน้า และตำแหน่งอ้างอิงที่เป็นศูนย์ของตัวเข้ารหัสสามารถเป็นได้ ได้รับจากชีพจรเป็นศูนย์
1. คุณลักษณะ: ตัวเข้ารหัสส่วนเพิ่มขนาดเล็ก, เพลากลวง, ติดตั้งง่าย
2. การใช้งาน: มอเตอร์ขนาดเล็ก, เครื่องมือขนาดเล็กสำหรับการควบคุมอัตโนมัติ
3. พารามิเตอร์ที่สำคัญ: เส้นผ่านศูนย์กลางภายนอก 18 มม., ความหนา 15.3 มม., เพลากลวง / ตาบอด 2.5 มม., ความละเอียดสูงสุด 1600 ppr, แรงดันไฟฟ้า DC5V;DC8-30V, เกรดป้องกัน IP50, ความยาวสาย 150mm
