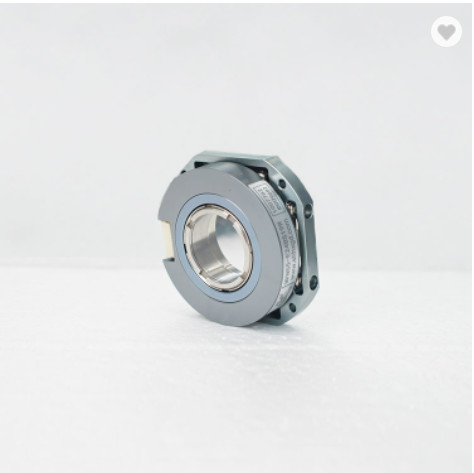

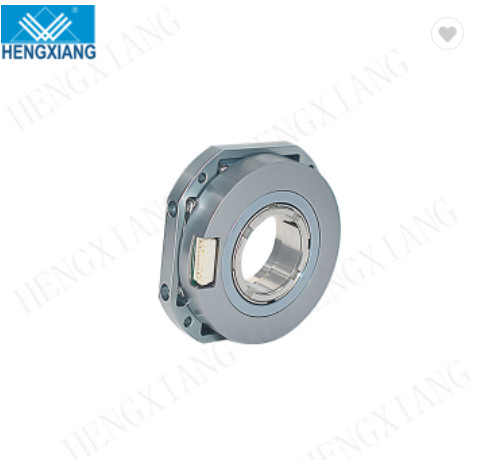

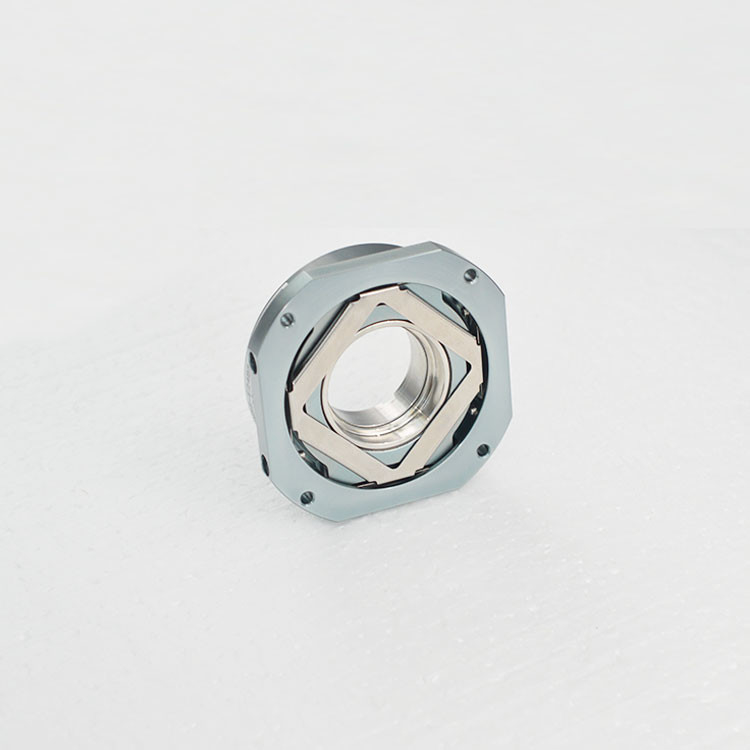

MPN55 ความละเอียดสูงตัวเข้ารหัสแบบแปลนสัมบูรณ์ SSI เซอร์โวมอเตอร์หลายรอบ 15 มม. เพลา
1. คุณสมบัติ:หน้าแปลนตัวเข้ารหัส ชนิดสัมบูรณ์หลายรอบ, เพลากลวง, ตัวเข้ารหัส SSI,
ซัพพลายเออร์จีนเข้ารหัสคุณภาพสูงในเซี่ยงไฮ้
2. การสมัคร:เซอร์โว เครื่องยนต์,หุ่นยนต์และระบบอัตโนมัติทางอุตสาหกรรมอื่นๆ
3. พารามิเตอร์ที่สำคัญ:
|
รายการ
|
พารามิเตอร์พื้นฐาน
|
|
ยี่ห้อ
|
เหิงเซียง
|
|
ประเภทตัวเข้ารหัส
|
ตัวเข้ารหัสแอบโซลูท
|
|
เส้นผ่านศูนย์กลางภายนอก
|
55 มม. (หน้าแปลนยึด 65 มม.)
|
|
ความหนา
|
15mm
|
|
ประเภทเพลากลวง
|
ผ่านรู
|
|
เส้นผ่านศูนย์กลางเพลากลวง
|
14 มม.;15 มม.;19 มม.;20 มม.;24mm
|
|
ปณิธาน
|
เทิร์นเดียว:17บิต, 19บิต, 20บิต, 22บิต, 24บิต
|
|
หลายรอบ: 1716=17+16Bit, 1916=19+16Bit,
|
|
2016=20+16บิต, 2216=22+16บิต,2416=24+16บิต
|
|
อินเตอร์เฟซ
|
E=SM08B-GHS-TB ；J=สายเคเบิลเรเดียล
|
|
การสื่อสาร
|
B=BISS-C;S=SSI
|
|
การเชื่อมต่อไฟฟ้า
|
R=RS-485
|
|
โหมดเอาต์พุต
|
M=หลายรอบ
|
|
S=เลี้ยวเดียว
|
|
หลักการสแกน
|
รหัสตะแกรงสะท้อนแสง
|
|
ความแม่นยำ
|
±80"
|
|
ความเร็วในการตอบสนอง
|
การกระทำปกติ: 6000 นาที-1
|
|
สัญญาณรบกวนตำแหน่ง RMS
|
±2@18 บิต/r
|
|
ความถี่สัญญาณนาฬิกาการสื่อสาร
|
≤10MHz(BISS) หรือ ≤ 5MHz(SSI)
|
|
เวลาเริ่มต้น
|
ค่าปกติ: 13ms
|
|
ระยะเวลาสุ่มตัวอย่างตำแหน่งที่แน่นอน
|
≤75 ns
|
|
ความเร็วที่อนุญาต
|
≤32200 รอบ/นาที (จำกัดโดยขีดจำกัดความเร็วทางกล)
|
|
เคเบิ้ล
|
สายคู่บิดเกลียว
|
|
ความยาวสายเคเบิล
|
200mm-10000mm
|
|
การเชื่อมต่อทางกล
|
พร้อมลูกปืนและเพลาล็อคล้อมรอบ
|
|
แรงบิดเริ่มต้น
|
น้อยกว่า 9.8×10-3 Nm
|
|
โมเมนต์เฉื่อย
|
น้อยกว่า 6.5×10-6 กก.ม.2
|
|
โหลดเพลา
|
เรเดียล 30N;แกน 20N
|
|
เลื่อนความเร็ว
|
≤6000รอบต่อนาที
|
|
วัสดุเปลือก
|
อลูมิเนียม
|
|
อุณหภูมิสิ่งแวดล้อม
|
การดำเนินงาน: -20 ~ +95 ℃;การจัดเก็บ: -25~+100℃
|
|
ความชื้นในสิ่งแวดล้อม
|
การใช้งานและการจัดเก็บ: 35 ~ 85% RH (ไม่มีการควบแน่น)
|
|
การสั่นสะเทือน
|
แอมพลิจูด 1.52 มม., 5 ~ 55HZ, 2 ชม. สำหรับทิศทาง X, Y, Z แยกกัน
|
|
ช็อค
|
980m/s2 11ms, สามครั้งสำหรับทิศทาง X, Y, Z แยกกัน
|
|
การป้องกัน
|
IP50
|
|
น้ำหนักสุทธิ
|
ประมาณ 150g
|
Q1: อะไรคือขั้นต่ำของคุณ?
A1: 1 ชิ้น
Q2: วิธีการสั่งซื้อเครื่องเข้ารหัสของคุณ?
A2: ติดต่อเรา หรือส่งอีเมลถึงเรา เราจะตอบกลับคุณโดยเร็วที่สุด
Q3: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่?
A3: เราเป็นโรงงาน 100% กับแบรนด์ของเรา
Q4: แบรนด์ของคุณคืออะไร?
A4: เหิงเซียง
Q5: คุณสามารถส่งสินค้าไปยังประเทศของเราได้หรือไม่?
A5: ใช่ โปรดแจ้งปลายทางและรหัสไปรษณีย์ของคุณ เราจะตรวจสอบค่าขนส่งให้คุณทันที
Q6: จะรับราคาล่าสุดได้อย่างไร?
A6: ติดต่อเราและบอกฉันเกี่ยวกับการเลือกรุ่นเครื่องเข้ารหัส
Q7: วิธีการเลือกรุ่นเครื่องเข้ารหัสที่ถูกต้อง?
A7: โมเดลตัวเข้ารหัสที่ถูกต้องนั้นอิงตามแอพพลิเคชั่นและพารามิเตอร์ที่แตกต่างกัน คุณสามารถติดต่อเราเพื่อขอรับการสนับสนุนด้านเทคนิคหากคุณมีข้อสงสัยใดๆ
Q8: คุณให้การสนับสนุนด้านเทคนิคหรือไม่?
A8: ใช่ เรามีช่างมืออาชีพที่สามารถไขข้อสงสัยของคุณได้
Q9: โรงงานคุณสามารถเสนอตัวอย่างได้หรือไม่?
A9: ใช่ สามารถจัดเตรียมตัวอย่างได้
Q10: วิธีการชำระเงินสำหรับตัวอย่าง?
A10: ปัจจุบันโรงงานของเรายอมรับ T/T, บัตรเครดิต, Paypal, Western Union หรือเงินสด
Q11: คุณมีวิดีโอเกี่ยวกับผลิตภัณฑ์ของคุณหรือไม่?
A11: ใช่ คุณสามารถไปที่หน้า YOUTUBE ของเราสำหรับวิดีโอตัวเข้ารหัส
Q12: นโยบายการรับประกันผลิตภัณฑ์ตัวเข้ารหัสของคุณมีอะไรบ้าง?
A12: รับประกันคุณภาพ 1 ปีและการสนับสนุนทางเทคนิคตลอดชีวิต
