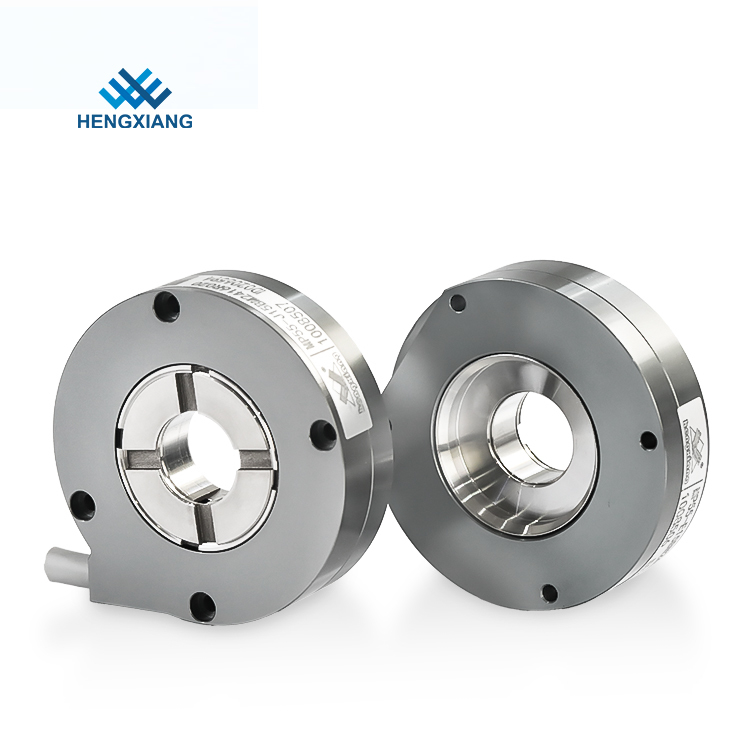

Though Hole Multi Turn Absolute Encoder MP55 24 16bits Servo Motor Robot

แม้ว่า Hole Multi Turn Absolute Encoder MP55 24 16 บิตเซอร์โวมอเตอร์ Robot

  • เน้น

    Multi Turn Absolute Encoder

    ,

    ตัวเข้ารหัสสัมบูรณ์ผ่านรู

    ,

    Robot Hollow Shaft Absolute Encoder

  • External diameter
    55mm
  • Thickness
    14.5mm
  • Installation dimension
    49.2mm
  • Hollow shaft type
    Through hole
  • Hollow shaft diameter
    14mm; 15mm; 19mm; 20mm; 24mm
  • Resolution
    multi-turn: 1716=17+16Bit, 1916=19+16Bit,2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
  • Communication
    B=BISS-C; S=SSI
  • Electrical connection
    Radial socket
  • Output mode
    S=single-turn
  • Protection
    IP50
  • สถานที่กำเนิด
    เซียงไฮ้ประเทศจีน
  • ชื่อแบรนด์
    HENGXIANG
  • ได้รับการรับรอง
    CE,ISO9001
  • หมายเลขรุ่น
    MP55
  • จำนวนสั่งซื้อขั้นต่ำ
    ตัวเข้ารหัส 1 ชิ้นเพื่อเริ่มการสั่งซื้อ
  • ราคา
    negotiable
  • รายละเอียดการบรรจุ
    แต่ละ 1 ชิ้นบรรจุในกล่องกล่องเดียว
  • เวลาการส่งมอบ
    3-5 วันทำการสำหรับการสั่งซื้อตัวอย่าง 7-15 วันทำการสำหรับการสั่งซื้อจำนวนมาก
  • เงื่อนไขการชำระเงิน
    D/A, D/P, T/T, Western Union, บัตรเครดิต, มาสเตอร์การ์ด, Paypal, etc
  • สามารถในการผลิต
    100K ชิ้นต่อปี

แม้ว่า Hole Multi Turn Absolute Encoder MP55 24 16 บิตเซอร์โวมอเตอร์ Robot

แม้ว่าตัวเข้ารหัสสัมบูรณ์สัมบูรณ์แบบรูหลายรู MP55 24 + 16 บิตของหุ่นยนต์เซอร์โวมอเตอร์





  • แอปพลิเคชัน

    เซอร์โวมอเตอร์ หุ่นยนต์ และระบบอัตโนมัติทางอุตสาหกรรมอื่นๆ

  •

    ลักษณะเฉพาะ:

    MP55 มีการออกแบบการเชื่อมต่อแบบอ่อนเชิงกลสำหรับเส้นผ่านศูนย์กลางภายนอกความแม่นยำสูงโฟโตอิเล็กทริกแอ็บโซลูทเอนโค้ดเดอร์ ซึ่งสามารถแก้ปัญหาการติดตั้งในพื้นที่จำกัดโดยมีความต้องการติดตั้งเพลาต่ำ

    ขนาดการติดตั้งของ MP55 คือ 49.2 มม. และทั้งสองติดตั้งด้วย 4 ชิ้นสลักเกลียว M2.5 * 12.คุณสามารถเลือกผลิตภัณฑ์ที่เหมาะสมตามความต้องการในการติดตั้งของคุณ



☆ พารามิเตอร์ของ MP55

รายการ พารามิเตอร์พื้นฐาน
ยี่ห้อ เหิงเซียง
ประเภทตัวเข้ารหัส ตัวเข้ารหัสสัมบูรณ์
เส้นผ่านศูนย์กลางภายนอก 55 มม
ความหนา 14.5มม
มิติการติดตั้ง 49.2มม
ประเภทเพลากลวง ผ่านรู
เส้นผ่านศูนย์กลางเพลากลวง 14 มม.;15 มม.;19 มม.;20 มม.;24มม
ปณิธาน เทิร์นเดียว: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit
หลายเทิร์น: 1716=17+16Bit, 1916=19+16Bit,
2016=20+16บิต, 2216=22+16บิต,2416=24+16บิต
อินเตอร์เฟซ E=SM08B-GHS-TB
การสื่อสาร B=BISS-C;S=สสส
การเชื่อมต่อไฟฟ้า ซ็อกเก็ตเรเดียล
โหมดเอาต์พุต M=หลายเลี้ยว
S = รอบเดียว
หลักการสแกน รหัสตะแกรงสะท้อนแสง
ความแม่นยำ ±40"
ความเร็วในการตอบสนอง การทำงานปกติ: 6,000 นาที
สัญญาณรบกวนตำแหน่ง RMS ±2@18 บิต/รอบ
ความถี่นาฬิกาสื่อสาร ≤10MHz(BISS) หรือ ≤ 5MHz(SSI)
เวลาเริ่มต้น ค่าทั่วไป: 13ms
ระยะเวลาการสุ่มตัวอย่างตำแหน่งสัมบูรณ์ ≤75 ns
ความเร็วที่อนุญาต ≤32200 รอบ/นาที (จำกัดโดยขีดจำกัดความเร็วเชิงกล)
สายเคเบิล สายคู่บิดเกลียวแบบดิฟเฟอเรนเชียล
ความยาวสายเคเบิล 200mm-10000mm
การเชื่อมต่อทางกล พร้อมตลับลูกปืนและเพลาล็อคแบบล้อมรอบ
แรงบิดเริ่มต้น น้อยกว่า 9.8 × 10-3นิวตันเมตร
โมเมนต์เฉื่อย น้อยกว่า 6.5×10-6กก.ม2
โหลดเพลา เรเดียล 30N;แกน 20N
ความเร็วในการฆ่า ≤6000รอบต่อนาที
วัสดุเปลือก อลูมิเนียม
น้ำหนัก ประมาณ 90g
อุณหภูมิสิ่งแวดล้อม การทำงาน: -20~+95℃;การเก็บรักษา: -25~+100℃
ความชื้นในสิ่งแวดล้อม การใช้งานและการเก็บรักษา: 35~85%RH(ไม่ควบแน่น)
การสั่นสะเทือน แอมพลิจูด 1.52 มม., 5~55Hz,2 ชม. สำหรับทิศทาง X,Y,Z แยกจากกัน
ช็อก 980 ม./วินาที211 มิลลิวินาที สามครั้งสำหรับทิศทาง X,Y,Z แยกจากกัน
การป้องกัน IP50



แม้ว่า Hole Multi Turn Absolute Encoder MP55 24 16 บิตเซอร์โวมอเตอร์ Robot 0
☆ ขนาดของ MP55

แม้ว่า Hole Multi Turn Absolute Encoder MP55 24 16 บิตเซอร์โวมอเตอร์ Robot 1
