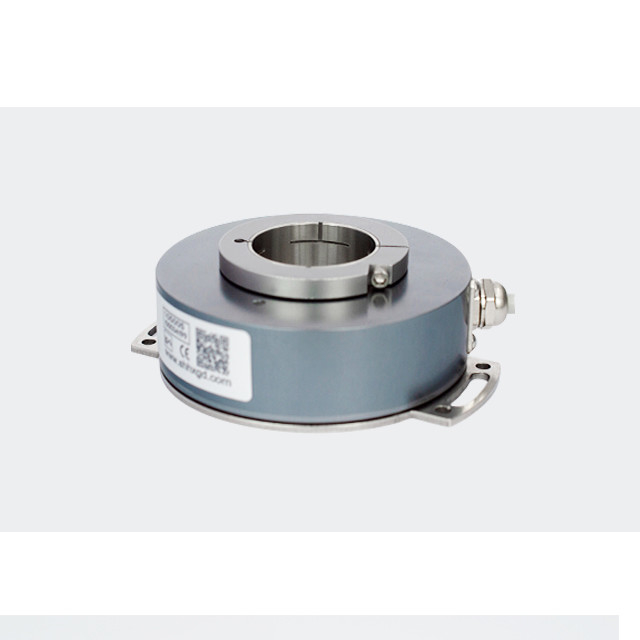

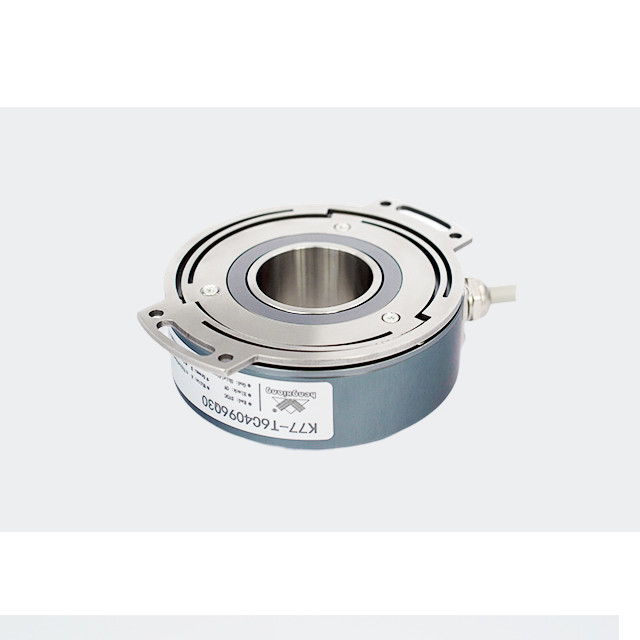

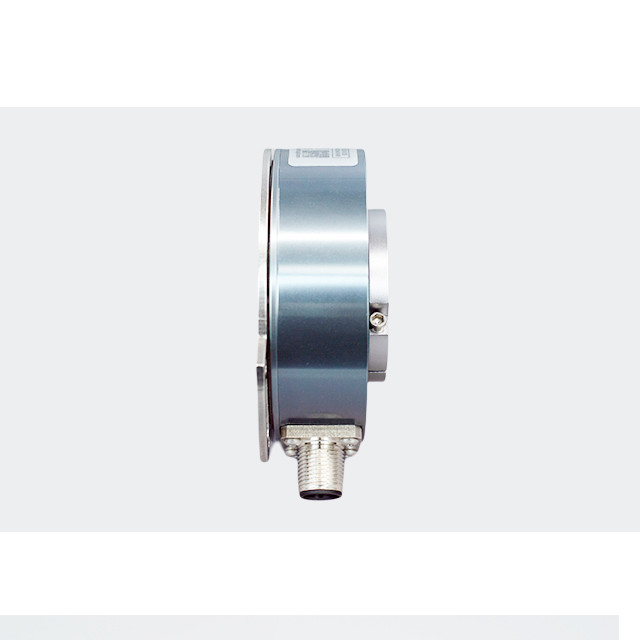

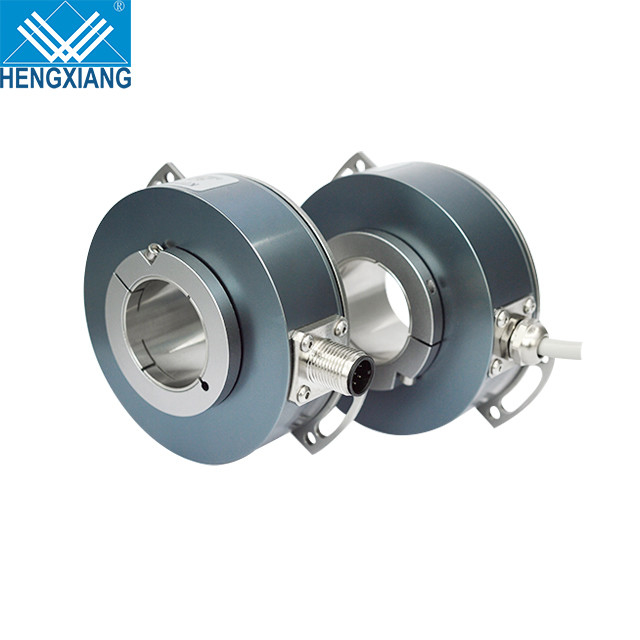

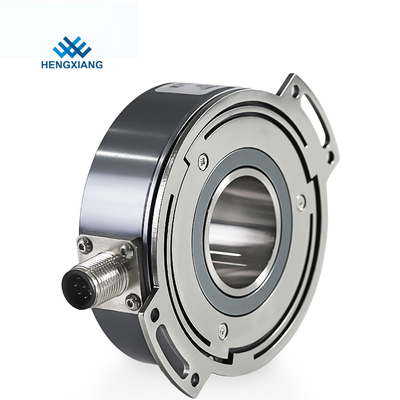

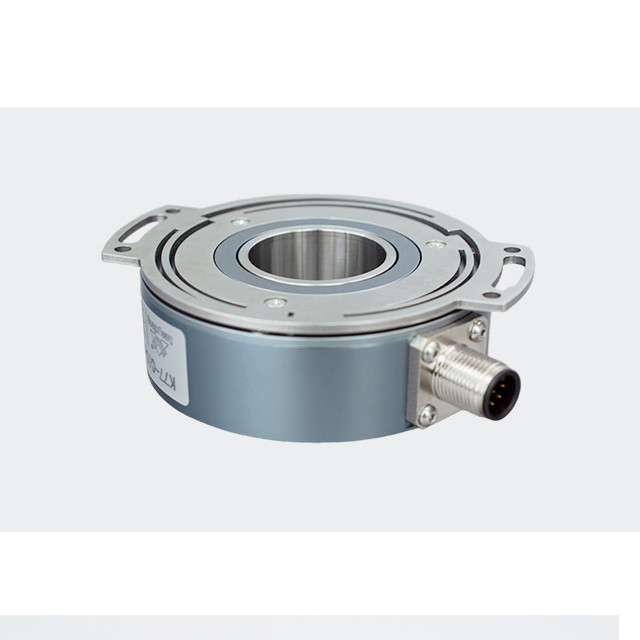

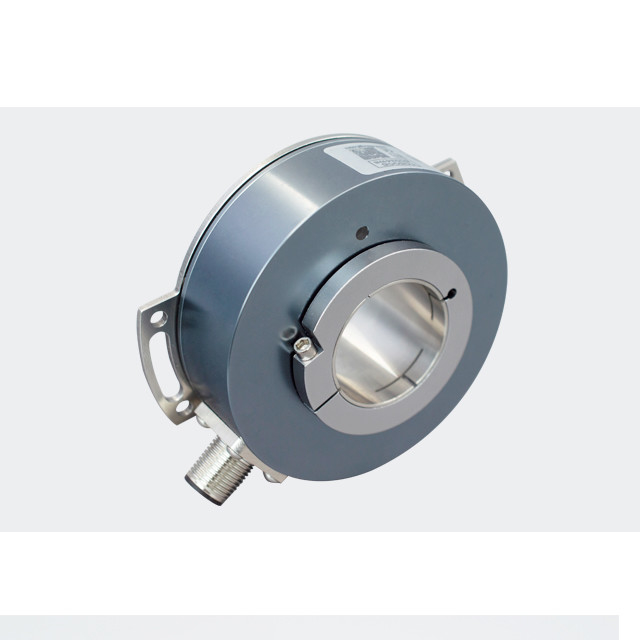

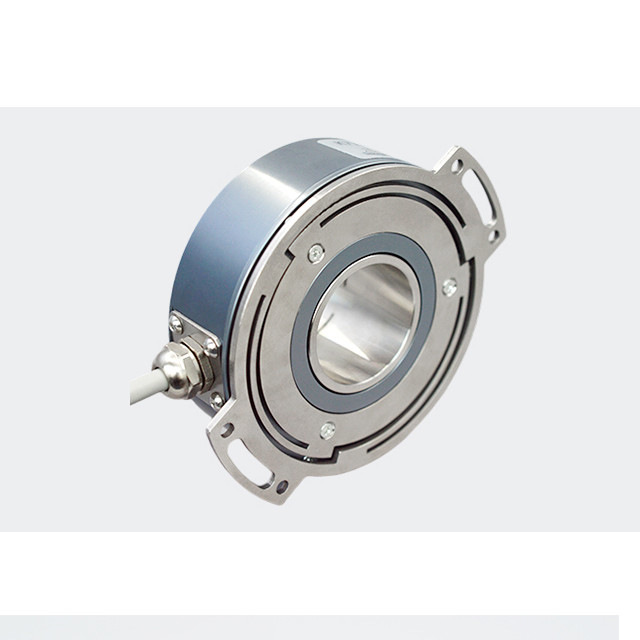

K77 IP65 high resolution customized 65536ppr incremental encoder hengxiang motor mechanical industry

K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล

ผลิตภัณฑ์ - Optical Rotary Encoders
  • ชีพจร
    500-10000ppr (-สูงสุด 65536ppr)
  • การป้องกัน
    IP65
  • เส้นผ่านศูนย์กลางภายนอก
    77mm
  • การเชื่อมต่อ
    Radail socket(M12 8pin male socket) ; ซ็อกเก็ต Radail (ซ็อกเก็ตชาย M12 8pin); radia
  • Encoder type
    hollow shaft incremental encoder
  • เส้นผ่าศูนย์กลางเพลา
    25mm; 25 มม.; 30mm (shaft can be customized Max 30mm) 30 มม. (เพลาสามารถปรับ
  • เฟส
    ABZ/ ±ABZ
  • ประเภทเอาต์พุต
    OC(NPN); ผลักดึง; HTL; TTL
  • ขนาดการติดตั้ง
    85 มม. (ขนาดแผ่นสปริงสามารถกำหนดเองได้)
  • ความหนา
    31mm
  • ใบรับรอง
    CE; ส.ศ. ; ISO9001 ISO9001
  • ขั้นต่ำ
    1 ชิ้น
  • สถานที่กำเนิด
    เซียงไฮ้ประเทศจีน
  • ชื่อแบรนด์
    HENGXIANG
  • ได้รับการรับรอง
    CE,ISO9001
  • หมายเลขรุ่น
    K77
  • จำนวนสั่งซื้อขั้นต่ำ
    ตัวเข้ารหัส 1 ชิ้นเพื่อเริ่มการสั่งซื้อ
  • ราคา
    negotiable
  • รายละเอียดการบรรจุ
    แต่ละ 1 ชิ้นบรรจุในกล่องกล่องเดียว
  • เวลาการส่งมอบ
    3-5 วันทำการสำหรับการสั่งซื้อตัวอย่าง 7-15 วันทำการสำหรับการสั่งซื้อจำนวนมาก
  • เงื่อนไขการชำระเงิน
    D/A, D/P, T/T, Western Union, บัตรเครดิต, มาสเตอร์การ์ด, Paypal, etc
  • สามารถในการผลิต
    100K ชิ้นต่อปี

K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล

  • K77 IP65 high resolution customized 65536ppr incremental encoder hengxiang motor mechanical industry
  • K77 IP65 high resolution customized 65536ppr incremental encoder hengxiang motor mechanical industry
  • K77 IP65 high resolution customized 65536ppr incremental encoder hengxiang motor mechanical industry
  • K77 IP65 high resolution customized 65536ppr incremental encoder hengxiang motor mechanical industry
  • K77 IP65 high resolution customized 65536ppr incremental encoder hengxiang motor mechanical industry
  • K77 IP65 high resolution customized 65536ppr incremental encoder hengxiang motor mechanical industry
  • K77 IP65 high resolution customized 65536ppr incremental encoder hengxiang motor mechanical industry
  • K77 IP65 high resolution customized 65536ppr incremental encoder hengxiang motor mechanical industry
รับราคา ติดต่อตอนนี้

K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล



คำจำกัดความของตัวเข้ารหัส:
เป็นเซ็นเซอร์แบบหมุนที่แปลงการกระจัดแบบหมุนเป็นชุดของสัญญาณพัลส์ดิจิตอล พัลส์เหล่านี้สามารถใช้เพื่อควบคุมการกระจัดเชิงมุม หากรวมเอ็นโค้ดเดอร์กับแท่งเกียร์หรือสกรูสกรู ก็สามารถใช้วัดเชิงเส้นได้เช่นกัน การกระจัด



1. คุณสมบัติ: K77การปรับแต่ง ชม.ตัวเข้ารหัสส่วนเพิ่มของเพลา ollow, rอีโซลูสามารถปรับแต่ง / ติดตั้ง / เพลาได้โปรดปรึกษาฝ่ายขายสำหรับข้อมูลเพิ่มเติม



2.แอปพลิเคชัน: เครื่องยนต์, CNC และสาขาระบบอัตโนมัติทางอุตสาหกรรมอื่นๆ



3. พารามิเตอร์ที่สำคัญ: ความละเอียดสูงสุด65536pprเกรดการป้องกันสูงIP65



พารามิเตอร์พื้นฐาน
รายการ
พารามิเตอร์พื้นฐาน
ประเภทตัวเข้ารหัส
ตัวเข้ารหัสที่เพิ่มขึ้น
ยี่ห้อ
เหิงเซียง
เส้นผ่านศูนย์กลางภายนอก
77มม
ความหนา
31มม
มิติการติดตั้ง
R85mm(แผ่นสปริง 77B85)
ประเภทเพลากลวง
ผ่านรู
เส้นผ่านศูนย์กลางเพลากลวง
25มม.,30มม
ปณิธาน
500;512;1,000;1024;2543;2048;2500;
4000;4096;5,000;8000;8192;10,000ppr
เฟสเอาต์พุต
เฟส A+,B+,Z+,A-,B-,Z-
แรงดันไฟฟ้า
DC5V ;DC8-30V
ประเภทเต้าเสียบ
ซ็อกเก็ตเรเดียล (M12, ขั้วต่อตัวผู้ 8 พิน);สายเรเดียล
โหมดเอาต์พุต
NPN (เปิดขาคอลเลคเตอร์)
เอาต์พุตแบบกดดึง
ไลน์ไดรฟ์ (26LS31, DC5V) TTL
ไลน์ไดรฟ์ (26C31, DC5V) TTL
ไลน์ไดรฟ์ (DC8-30V) HTL
การบริโภคในปัจจุบัน
สูงสุด 100mA
ความถี่การตอบสนองสูงสุด
100KHZ
ระลอกคลื่นที่อนุญาต
≤3% rms
โหลดแรงดันไฟฟ้า
≤DC30V
จีเอ็นดี
ไม่เชื่อมต่อกับตัวเข้ารหัส
อัตราส่วนเครื่องหมายต่อช่องว่าง
45% ถึง 55%
แรงบิดเริ่มต้น
น้อยกว่า 80x 10-3 Nm
ช่วงอินเตอร์
น้อยกว่า 100x 10-6kg.m2
โหลดเพลา
เรเดียล 70N;แกน 50N
REV สูงสุด
3000 รอบต่อนาที ;IP65
ชีวิตแบก
1.5x109 รอบที่โหลดพิกัด (100,000 ชั่วโมงที่ 2500RPM)
อุณหภูมิสิ่งแวดล้อม
การทำงาน:-20 ～+85°；การเก็บรักษา:-25 ～+90°
ความชื้นในสิ่งแวดล้อม
การทำงานและการเก็บรักษา: 35-85%RH (ไม่ควบแน่น)
การสั่นสะเทือน (ทนทาน)
แอมพลิจูด 1.52 มม., 5-55Hz, 2 ชั่วโมงสำหรับสามแกนแยกกัน
ถุงเท้า (ทน)
1960m/s2 ,11 ms สามครั้งสำหรับทิศทาง X,Y,Z แยกกัน
วัสดุเพลา
เหล็กกล้าไร้สนิม
วัสดุเปลือก
อลูมิเนียมหล่อ Dia
ความยาวสายเคเบิล
1000มม
เกรดการป้องกัน
IP65
ความยาวสายเคเบิล
1M (สามารถเพิ่มความยาวสายเคเบิลได้อย่างเหมาะสมโดย

ต้องการ แต่ต้องชำระเงินเป็นรายบุคคล)
การรับรอง
ส.ศ
บรรจุุภัณฑ์
กล่องกระดาษ
น้ำหนักสุทธิ
ประมาณ 500g (พร้อมแพ็คเกจ)
คำอธิบายผลิตภัณฑ์

K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 0



การยืนยันพารามิเตอร์:
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 1



ขนาดพื้นฐาน:
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 2
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 3
บรรจุภัณฑ์ของผลิตภัณฑ์
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 4
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 5
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 6
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 7
การใช้ผลิตภัณฑ์
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 8
เกี่ยวกับโรงงาน
ShanghaiHengxiangOptical Electronics Co.,Ltd ตั้งอยู่ในเซี่ยงไฮ้ เมืองนานาชาติของจีน ก่อตั้งขึ้นในปี 2544 เป็นบริษัทเทคโนโลยีขั้นสูงด้านการผลิตระดับมืออาชีพ ให้บริการการวิจัยและการผลิต หน่วยงานที่รวมการออกแบบออปติก เครื่องกล และอิเล็กทรอนิกส์ตอนนี้เราได้เสร็จสิ้นการวางท่อหลักของการผลิตเอ็นโค้ดเดอร์แล้วหลังจากพัฒนามาหลายปี ปัจจุบันโรตารีเอ็นโค้ดเดอร์มี 10 ซีรีส์และมากกว่า 100 แบบ ซึ่งทั้งสองแบบขายกันอย่างแพร่หลายทั่วโลกเครื่องเข้ารหัสแบบโรตารี่ของเราใช้กันอย่างแพร่หลายในด้านระบบอัตโนมัติ เช่น อุปกรณ์สำนักงาน อุปกรณ์อนุรักษ์น้ำ อุปกรณ์ไฟฟ้า เครื่องจักรสิ่งทอ เซอร์โวมอเตอร์ เครื่องบรรจุ ฯลฯ และได้รับความไว้วางใจและชื่อเสียงจากลูกค้าตัวเข้ารหัสแบรนด์ "เหิงเซียง" มีใบรับรองระบบการจัดการคุณภาพ ISO9001:2000 และใบรับรอง CE ยิ่งกว่านั้น เรามีสิทธิบัตรการประดิษฐ์ 5 ฉบับและสิทธิบัตรรุ่นยูทิลิตี้ 5 ฉบับ นอกจากนี้ยังผ่านโครงการ Shanghai New and High-tech Achievements Transformationเป้าหมายของเรา: ตอบสนองความต้องการของลูกค้า, สร้างคุณค่าทางสังคม, ให้บริการลูกค้าอย่างตั้งใจและบรรลุผลสำเร็จยินดีต้อนรับลูกค้าทุกท่านอย่างจริงใจเพื่อเยี่ยมชมบริษัทของเรา เพื่อตรวจสอบและกำหนดผลิตภัณฑ์แบรนด์ "เหิงเซียง"
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 9
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 10
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 11
K77 IP65 ความละเอียดสูงที่กำหนดเอง 65536ppr ตัวเข้ารหัสที่เพิ่มขึ้น hengxiang มอเตอร์อุตสาหกรรมเครื่องกล 12
คำถามที่พบบ่อย
ถาม: MOQ ของคุณคืออะไร
A: 1 ชิ้น
ถาม: วิธีสั่งซื้อตัวเข้ารหัสของคุณ
A: ติดต่อเราหรือส่งอีเมลถึงเรา เราจะตอบกลับคุณโดยเร็วที่สุด
ถาม: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่
A: เราเป็นโรงงาน 100% กับแบรนด์ของเรา
ถาม: แบรนด์ของคุณคืออะไร
ตอบ: เหิงเซียง
ถาม: คุณสามารถจัดส่งสินค้าไปยังประเทศของเราได้หรือไม่?
ตอบ: ได้ โปรดแจ้งปลายทางและรหัสไปรษณีย์ของคุณ เราจะตรวจสอบค่าขนส่งให้คุณทันที
ถาม: วิธีรับราคาล่าสุด
A: ติดต่อเราและบอกฉันเกี่ยวกับการเลือกรุ่นของเอ็นโค้ดเดอร์
ถาม: จะเลือกรุ่นเข้ารหัสที่ถูกต้องได้อย่างไร
ตอบ: รุ่นเอ็นโค้ดเดอร์ที่เหมาะสมจะขึ้นอยู่กับแอปพลิเคชันและพารามิเตอร์ต่างๆ คุณสามารถติดต่อเราเพื่อขอรับการสนับสนุนทางเทคนิคได้หากมี
สอบถามใด ๆ
ถาม: คุณให้การสนับสนุนทางเทคนิคหรือไม่
ตอบ: ใช่ เรามีช่างมืออาชีพที่สามารถไขข้อสงสัยทั้งหมดของคุณได้
ถาม: โรงงานของคุณเสนอตัวอย่างได้หรือไม่?
ตอบ: ได้ สามารถจัดเตรียมตัวอย่างได้
ถาม: วิธีชำระค่าตัวอย่าง
A: ขณะนี้โรงงานของเรายอมรับ T / T, บัตรเครดิต, Paypal, Western Union หรือเงินสด Q: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?
ตอบ: ได้ เรายินดีต้อนรับคุณเข้าเยี่ยมชมโรงงานของเราได้ตลอดเวลาหากสะดวก
ถาม: เวลาในการจัดส่งของคุณนานแค่ไหน?
ตอบ: โดยปกติ 3 วันทำการสำหรับตัวอย่าง 7-15 วันสำหรับการผลิตจำนวนมาก
วันที่ผลิตเป็นไปตามปริมาณการสั่งซื้อ
