รายการ	พารามิเตอร์พื้นฐาน
ยี่ห้อ	เหิงเซียง
ประเภทตัวเข้ารหัส	ตัวเข้ารหัสที่เพิ่มขึ้น
เส้นผ่านศูนย์กลางภายนอก	65mm
ความหนา	58mm
ขนาดหน้าแปลน	68mm x 68mm
ขนาดการติดตั้ง	56mm x 56mm
ความยาวเพลา	26mm
เส้นผ่านศูนย์กลางเพลาแข็ง	15 มม. (รูกุญแจ 5 มม.)
ปณิธาน	50;60;100;200;250;256;300;360;400;450;500;512;600;720;1000
ปณิธาน	1000;1024;1200;1250;1440;1800;2000;2048;2500;2880;3000;
	3600;4000;4096;5000;5760;8192;10000;11520;16384;20000;2340
เฟสเอาท์พุท	เฟส A+,B+,Z+,A- B- Z-
แรงดันไฟจ่าย	DC5V ； DC8-30V
ประเภทร้าน	สายเรเดียล
ประเภทร้าน	ซ็อกเก็ตเรเดียล
	NPN/PNP(เปิดเอาท์พุตคอลเลคเตอร์)
	เอาท์พุทแรงดันไฟฟ้า
โหมดเอาต์พุต	เอาต์พุตแบบกด-ดึง
	ไลน์ไดรฟ์ (26LS31) TTL
	ไลน์ไดรฟ์ (DC8-30V) HTL
เกรดป้องกัน	IP50 ;IP65
ความยาวสายเคเบิล	1M (สามารถเพิ่มความยาวสายเคเบิลได้อย่างเหมาะสมโดย
ความยาวสายเคเบิล	ต้องการ แต่ต้องชำระเงินเป็นรายบุคคล)
การบริโภคในปัจจุบัน	100mA MAX
ความถี่ตอบสนองสูงสุด	300KHZ
ระลอกคลื่นที่อนุญาต	≤3%rms
โหลดแรงดัน	≤DC30V
ความแข็งแรงของฉนวน	AC500V 60s
ความต้านทานของฉนวน	10MΩ
GND	ไม่เชื่อมต่อกับตัวเข้ารหัส
อัตราส่วนมาร์คต่อพื้นที่	45% ถึง 55%
แรงบิดเริ่มต้น	น้อยกว่า 10m Nm
ช่วงเวลาระหว่างช่วงเวลา	น้อยกว่า 3x 10-6kg.m2
โหลดเพลา	เรเดียล 30N;แกน 20N
REV ยอดนิยม	5000RPM ;IP65≤3000r รอบต่อนาที
แบกชีวิต	1.5x109 รอบที่พิกัดโหลด (100000hrs ที่ 2500RPM)
อุณหภูมิสิ่งแวดล้อม	ขณะใช้งาน:-20 ～+80°；พื้นที่จัดเก็บ:-25 ～+85°
ความชื้นในสิ่งแวดล้อม	การทำงานและการจัดเก็บ: 35-85% RH (ไม่มีการควบแน่น)
การสั่นสะเทือน (ทน)	แอมพลิจูด 0.75 มม., 5-55Hz, 2 ชั่วโมงสำหรับสามแกนแยกกัน
ถุงเท้า(ทน)	490m/s2 ,11 ms สามครั้งสำหรับทิศทาง X,Y,Z แยกกัน
วัสดุเพลา	สแตนเลส
วัสดุเปลือก	Dia หล่ออลูมิเนียม
ความยาวสายเคเบิล	1000 มม. (สายเคเบิลที่มีฉนวน)
ใบรับรอง	CE
บรรจุุภัณฑ์	กล่องกระดาษ
น้ำหนักสุทธิ	ประมาณ 590g (พร้อมแพ็คเกจ)

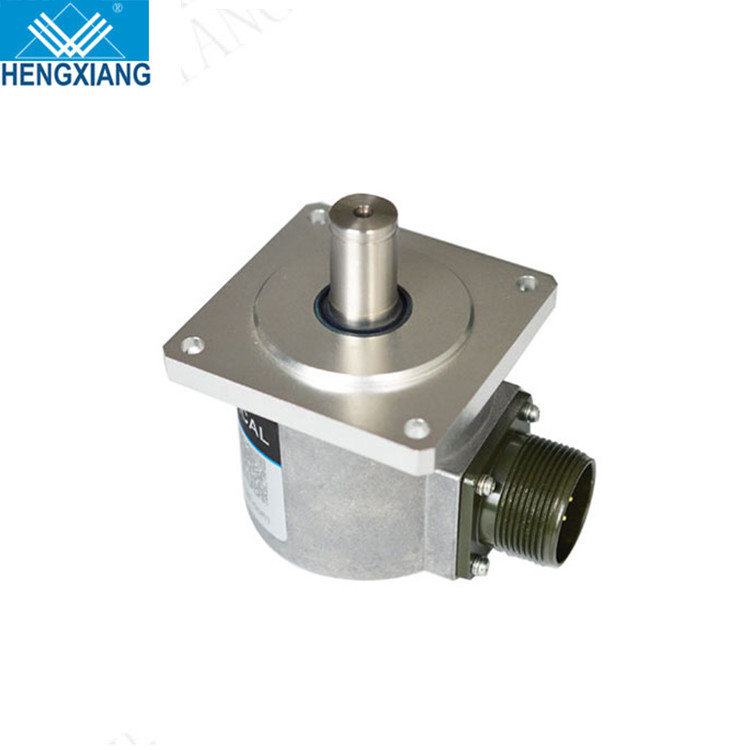

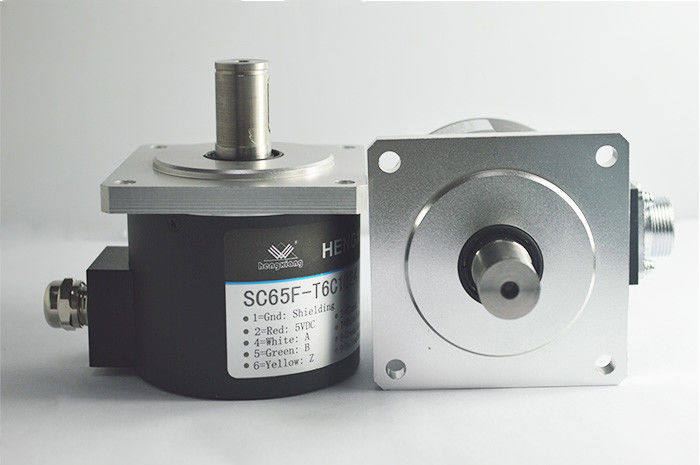

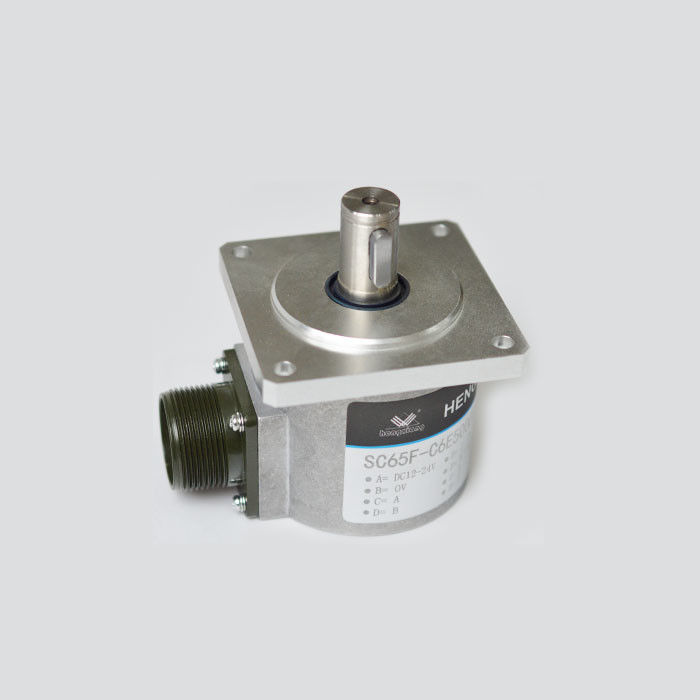

5000ppr เพลาแข็ง 15 มม. หน้าแปลน 65 มม. ตัวเข้ารหัสที่เพิ่มขึ้นของโรตารี่มอเตอร์

5000ppr เพลาแข็ง 15 มม. หน้าแปลน 65 มม. ตัวเข้ารหัสที่เพิ่มขึ้นของโรตารี่มอเตอร์
