หน้าแปลนตัวเข้ารหัสที่เพิ่มขึ้นด้วยแสงอลูมิเนียมสำหรับงานหนัก

หน้าแปลนตัวเข้ารหัสที่เพิ่มขึ้นสำหรับโรงงานเข้ารหัสแสงอลูมิเนียมสำหรับงานหนัก

ลักษณะเฉพาะ:IP65แข็งแรงทนทาน,โหมดวงจรต่างๆและการเชื่อมต่อสายเคเบิลใช้ได้,ติดตั้งง่าย.

แอปพลิเคชัน:การควบคุมอัตโนมัติเช่นเครื่องยนต์,CNC, เครื่องจักรสิ่งทอ, สายการประกอบอุตสาหกรรม.

พารามิเตอร์ที่สำคัญ:IP65, IP50 การป้องกันสูง, ความละเอียดสูงสุด2340ppr,เสาสัญญาณ UVWตัวเข้ารหัส, เอาต์พุตดิฟเฟอเรนเชียล, แบบผลัก-ดึง, วงจรเปิดสะสม

รายละเอียดสินค้า:

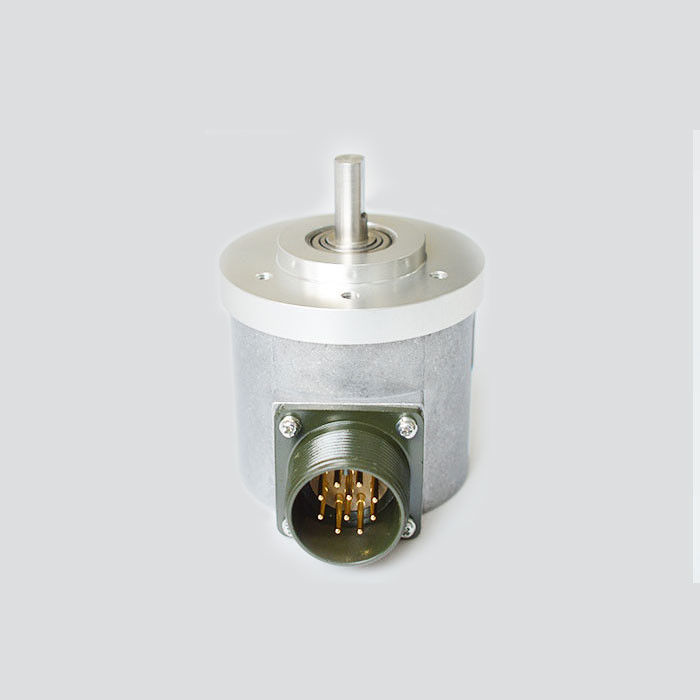

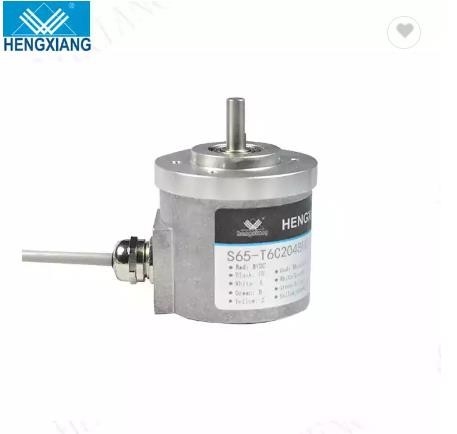

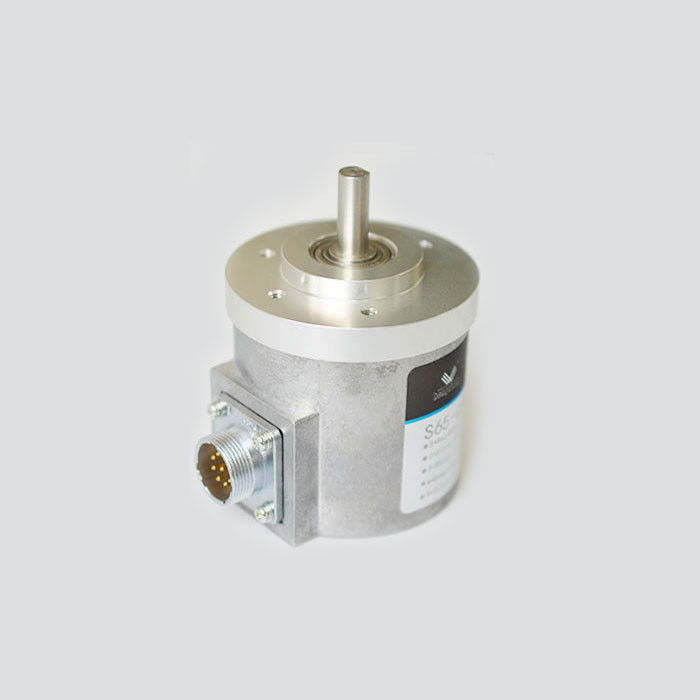

★1.คำแนะนำง่ายๆ ของตัวเข้ารหัสแบบหมุน S65 ซีรีส์

เส้นผ่านศูนย์กลางภายนอก: 65mm

ความหนา: 53mm

ความยาวเพลา: 16mm

แรงดันไฟฟ้า: DC5V ;DC8~30V

ระดับการป้องกัน: IP50 ;IP65

ความแข็งแรงของฉนวน: AC500V 60s

ความต้านทานฉนวน: 10MΩ

อัตราส่วนมาร์คต่อพื้นที่: 45% ถึง 55%

โหลดเพลา: เรเดียล 30N;แกน 20N

REV ยอดนิยม:: 5000RPM ;IP65≤3000r rpm

รายละเอียดสินค้า:

รายการ	พารามิเตอร์พื้นฐาน
ยี่ห้อ	เหิงเซียง
ประเภทตัวเข้ารหัส	ตัวเข้ารหัสที่เพิ่มขึ้น
เส้นผ่านศูนย์กลางภายนอก	65mm
ความหนา	53mm
ขนาดการติดตั้ง	เส้นผ่านศูนย์กลาง 48 มม.
ความยาวเพลา	20mm
เส้นผ่านศูนย์กลางเพลาแข็ง	8 มม. (รูปร่าง D)
ปณิธาน	9;20;30;50;60;100;200;250;256;300;360;400;450;500;512;600;720;900
	1000;1024;1200;1250;1440;1800;2000;2048;2500;2880;3000;
	3600;4000;4096;5000;5760;8192;10000;11520;16384;20000;23040
เฟสเอาท์พุท	เฟส A+,B+,Z+ ,A- B- Z-
แรงดันไฟจ่าย	DC5V ;DC8~30V
ประเภทร้าน	สายเรเดียล
	ซ็อกเก็ตเรเดียล
โหมดเอาต์พุต	เอาต์พุตวงจรเปิดของ Collector
	เอาท์พุทแรงดันไฟฟ้า
	เอาต์พุตแบบกด-ดึง
	ผลลัพธ์ที่แตกต่าง	ไดรฟ์สายยาว (26LS31)
		รองรับ RS422
		ไดรฟ์สายยาว (RT7272)
เกรดป้องกัน	IP50 ;IP65
ความยาวสายเคเบิล	1M (สามารถเพิ่มความยาวสายเคเบิลได้อย่างเหมาะสมโดย
	ต้องการ แต่ต้องชำระเงินเป็นรายบุคคล)
การบริโภคในปัจจุบัน	100mA MAX
ความถี่ตอบสนองสูงสุด	100KHZ
ระลอกคลื่นที่อนุญาต	≤3%rms
โหลดแรงดัน	≤DC30V
ความแข็งแรงของฉนวน	AC500V 60s
ความต้านทานของฉนวน	10MΩ
GND	ไม่เชื่อมต่อกับตัวเข้ารหัส
อัตราส่วนมาร์คต่อพื้นที่	45% ถึง 55%
แรงบิดเริ่มต้น	น้อยกว่า 5x10-3นม
ช่วงเวลาระหว่างช่วงเวลา	น้อยกว่า 3x10-6kg.m2
โหลดเพลา	เรเดียล 30N;แกน 20N
REV ยอดนิยม	5000RPM ;IP65≤3000r รอบต่อนาที
แบกชีวิต	1.5x109รอบที่พิกัดโหลด (100000hrs ที่ 2500RPM)
อุณหภูมิสิ่งแวดล้อม	ขณะใช้งาน:-20 ～+80°；พื้นที่จัดเก็บ:-25 ～+85°
ความชื้นในสิ่งแวดล้อม	การทำงานและการจัดเก็บ: 35-85% RH (ไม่มีการควบแน่น)
การสั่นสะเทือน (ทน)	แอมพลิจูด 0.75 มม., 5-55Hz, 2 ชั่วโมงสำหรับสามแกนแยกกัน
ถุงเท้า(ทน)	490m/วินาที2,11 ms สามครั้งสำหรับทิศทาง X,Y,Z ทีละครั้ง
วัสดุเพลา	สแตนเลส
วัสดุเปลือก	Dia หล่ออลูมิเนียม
ความยาวสายเคเบิล	1000 มม. (สายเคเบิลที่มีฉนวน)
ใบรับรอง	CE
บรรจุุภัณฑ์	กล่องกระดาษ
น้ำหนักสุทธิ	ประมาณ 350g (พร้อมแพ็คเกจ)
