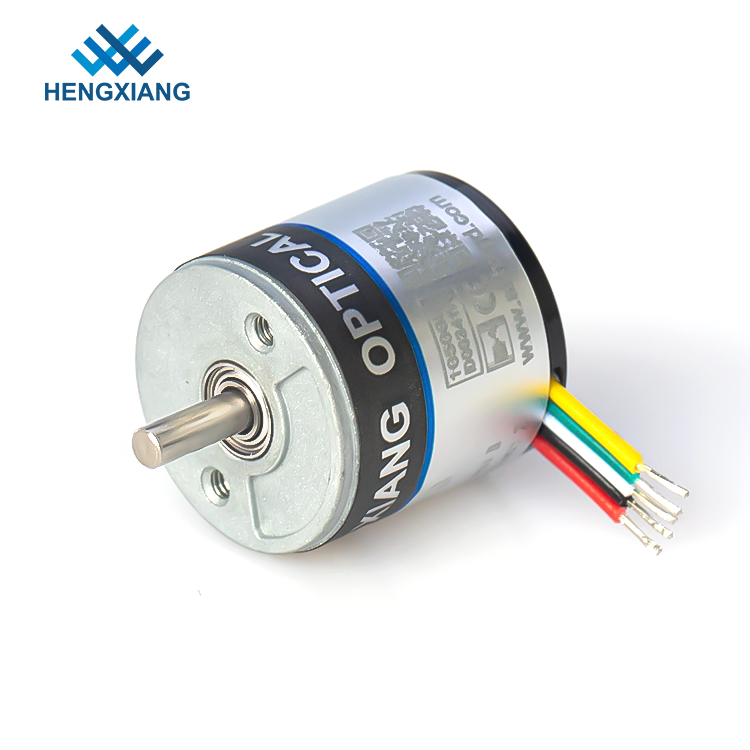

DC24V  1600 Ppr Optical Rotary Encoders Aluminium Alloy Shelled

DC24V 1600 Ppr ตัวเข้ารหัสโรตารี่ออปติคัลอลูมิเนียม Shelled

  • แสงสูง

    1600 ppr ตัวเข้ารหัสแบบหมุนด้วยแสง

    ,

    DC24V ตัวเข้ารหัสแบบหมุนด้วยแสง

    ,

    ตัวเข้ารหัสเพลาแบบออปติคัล 1600 ppr

  • สถานที่กำเนิด
    เซียงไฮ้ประเทศจีน
  • ประเภท
    เครื่องเข้ารหัสแบบหมุน
  • ความละเอียด
    สูงถึง 1600ppr
  • เอาท์พุท
    ยังไม่มีข้อความ
  • ความยาวสายเคเบิล
    150 มม. (สายริบบอน)
  • ระดับการป้องกัน
    IP50
  • เฟสเอาต์พุต
    A, B, Z
  • ความถี่ในการตอบสนองสูงสุด
    100KHz
  • สถานที่กำเนิด
    เซียงไฮ้ประเทศจีน
  • ชื่อแบรนด์
    Hengxiang
  • ได้รับการรับรอง
    CE,ISO9001
  • หมายเลขรุ่น
    S18
  • จำนวนสั่งซื้อขั้นต่ำ
    1 ชิ้น
  • ราคา
    Consult us
  • รายละเอียดการบรรจุ
    แต่ละ 1 ชิ้นบรรจุในกล่องกระดาษเดียว
  • เวลาการส่งมอบ
    3-5 วันทำการสำหรับการสั่งซื้อตัวอย่าง 7-15 วันทำการสำหรับการสั่งซื้อจำนวนมาก
  • เงื่อนไขการชำระเงิน
    L / C, D / A, D / P, T / T, Wester N Union, MoneyGram
  • สามารถในการผลิต
    100K ชิ้นต่อปี

DC24V 1600 Ppr ตัวเข้ารหัสโรตารี่ออปติคัลอลูมิเนียม Shelled

ตัวเข้ารหัสโรตารี่แบบเพิ่มค่าแสงที่ดีที่สุด S18 DC5-24V สูงถึง 1600ppr




พารามิเตอร์การผลิต

ยี่ห้อ เหิงเซียง
มิติภายนอก เส้นผ่านศูนย์กลางภายนอก: 18mm
ความหนา: 18mm
เส้นผ่านศูนย์กลางเพลาแข็ง: ⌀2.5mm
ปณิธาน 36;50;60;100;200;250;256;300;360;400;500;512;720;800;1000;1024;1440;1600
เฟสเอาท์พุท เฟส A,B,Z
แรงดันไฟจ่าย DC5V ;DC8-30V
ประเภทร้าน สายเคเบิลออกจากด้านข้าง
สายออกจากด้านหลัง
โหมดเอาต์พุต เอาต์พุตวงจรเปิดของสะสม (NPN & PNP)
อุณหภูมิสิ่งแวดล้อม อุณหภูมิในการทำงาน: -20 ~ +80° (ไม่ใช่ไอซิ่ง)
อุณหภูมิในการจัดเก็บ: -25~+85° (ไม่ใช่ไอซิ่ง)
มนุษยชาติสิ่งแวดล้อม การทำงานและการจัดเก็บ: 35~85%RH (ไม่กลั่นตัว)
ความถี่การสั่นพ้องสูงสุด สูงสุด 100kHz
รายได้สูงสุด 5,000 รอบต่อนาที
เกรดป้องกัน IP50
การบริโภคในปัจจุบัน สูงสุด 50mA
เวลาขึ้น/ลง สูงสุด 100nsec
โหลดเพลา รัศมี: 2N;แกน:2N
การสั่นสะเทือน (ทน) แอมพลิจูด 0.75 มม.,10-50 เฮิร์ต,1 ชั่วโมงสำหรับทิศทาง X/Y/Z แยกกัน
ช็อค(ทน) 49/m/s2, สามครั้งสำหรับทิศทาง X, Y, Z แยกกัน
วัสดุเพลา สแตนเลส 304
ความยาวสายเคเบิล 150mm
เปลือก อลูมิเนียมอัลลอยด์
บรรจุุภัณฑ์ กล่องกระดาษ
น้ำหนักสุทธิ ประมาณ 20g (พร้อมแพ็คเกจ)
ใบรับรอง CE



หลักการเข้ารหัสen
ตัวเข้ารหัสแบบหมุนที่เพิ่มขึ้นจะส่งสัญญาณพัลส์ต่อการปฏิวัติจำนวนหนึ่งยิ่งตัวเลข PPR สูงเท่าใด มุมระหว่างแต่ละพัลส์ก็จะยิ่งเล็กลงหมายเลข PPR นี้ถูกกำหนดไว้สำหรับตัวเข้ารหัสแบบเพิ่มหน่วยทั่วไปตัวเข้ารหัสส่วนเพิ่มที่ตั้งโปรแกรมได้สามารถปรับค่านี้เป็นตัวเลขที่ต้องการโดยการเปลี่ยนแปลงซอฟต์แวร์
ทุกวันนี้ตัวเข้ารหัสที่เพิ่มขึ้นส่วนใหญ่มีไดรเวอร์เอาต์พุต Push-Pull (HTL) หรือ RS422 (TTL) ซึ่งได้แทนที่วงจรเอาต์พุตรุ่นเก่าส่วนใหญ่ เช่น Open Collector NPN, Open Collector PNP, Voltage Output
วงจร Push-Pull (HTL) หรือที่เรียกว่า Totem Pole ให้ระดับสัญญาณที่สอดคล้องกับแรงดันไฟฟ้าที่ใช้แรงดันไฟฟ้าของแหล่งจ่ายโดยทั่วไปมีตั้งแต่ 8 ถึง 30 VDC

ด้วยการเชื่อมต่อที่เหมาะสม คุณสามารถใช้อินเทอร์เฟซ Push Pull เพื่อแทนที่วงจร open collector ที่แท้จริงได้โดยใช้ไดโอดภายนอกที่เชื่อมต่อในลักษณะจำกัดทิศทางกระแสสำหรับวงจร RS422 (TTL) ให้ระดับสัญญาณคงที่ 5 V ที่ไม่ขึ้นกับ แรงดันไฟฟ้าสามารถเลือกช่วงแรงดันไฟฟ้าของแหล่งจ่ายได้ตั้งแต่ 4.75 ถึง 5.5 VDC (สามารถใช้แทนไดรเวอร์เอาต์พุต open collector ได้) หรือตั้งแต่ 8 ถึง 30 VDCการใช้สัญญาณดิฟเฟอเรนเชียลเอาต์พุตเป็นไปตามมาตรฐาน RS422 อย่างสมบูรณ์

วันผลิต
1. สำหรับ 1-10 ตัวอย่าง: 3-5 วันทำการ
2. สำหรับการผลิตมวล 20-50: 7-10 วันทำการ
3. สำหรับมากกว่า 100 ชิ้นการผลิตจะมีการหารือกับลูกค้าและจัดส่งตรงเวลา

NSayment เงื่อนไข:
1. T/T เวสเทิร์นยูเนี่ยน บัตรเครดิต Paypal ฯลฯ
2. 3-5 วันทำการหลังจากได้รับเงิน
3. ตัวเข้ารหัสจะถูกจัดส่งเมื่อพร้อม

การจัดส่ง
สินค้าสามารถจัดส่งผ่าน TNT, FedEx, UPS, DHL, EMS เป็นต้น
คุณสามารถเลือกด่วนตามความต้องการของคุณหากเก็บค่าขนส่ง
หากคุณไม่มีบัญชีผู้จัดส่ง เราจะตรวจสอบและค้นหารถด่วนที่ถูกที่สุดและปลอดภัยสำหรับคุณ
โรงงานของเรามีส่วนลด 30% กับบริษัทจัดส่งส่วนใหญ่ ดังนั้นราคาอาจถูกที่สุดเท่าที่เป็นไปได้


ข้อมูลมากกว่านี้
หากคุณกำลังมองหาข้อมูลเพิ่มเติมเกี่ยวกับโรงงานของเราหรือเกี่ยวกับผลิตภัณฑ์ของเรา โปรดติดต่อเราหรือส่งอีเมลถึงเราตอนนี้ เราจะตอบกลับคุณโดยเร็วที่สุด
