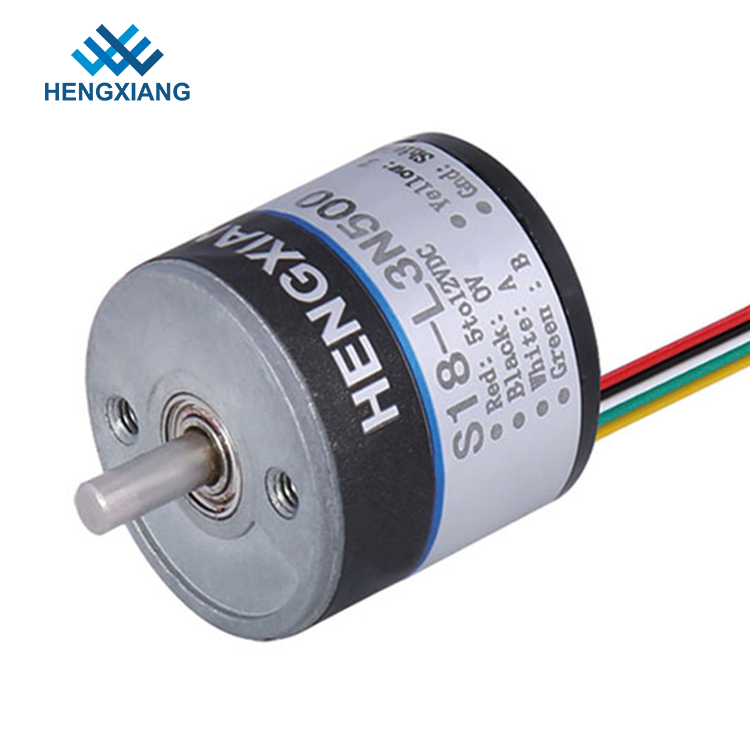

1600 ความละเอียด S18 ตัวเข้ารหัสโรตารี่จิ๋ว AB เฟสเอาท์พุท NPN สำหรับมอเตอร์ขนาดเล็ก
-
แสงสูง
เข้ารหัสแสงขนาดเล็กเข้ารหัสแบบหมุนง่าย
,simple rotary encoder
-
เส้นผ่านศูนย์กลางภายนอก18 มม.
-
ความหนา18 มม.
-
เส้นผ่าศูนย์กลางเพลาแข็ง2.5mm
-
เฟสเอาต์พุตเฟส A, B, Z
-
จ่ายแรงดันไฟฟ้าDC5V; DC8-30V
-
วัสดุเพลาเหล็กสแตนเลส 304
-
โหมดเอาต์พุตเอาต์พุตวงจรแบบเปิดสะสม (NPN และ PNP)
-
น้ำหนักสุทธิประมาณ 20 กรัม (พร้อมแพคเกจ)
-
สถานที่กำเนิดเซียงไฮ้ประเทศจีน
-
ชื่อแบรนด์HENGXIANG
-
ได้รับการรับรองCE,ISO9001
-
หมายเลขรุ่นS18 เข้ารหัสแบบหมุนขนาดเล็ก
-
จำนวนสั่งซื้อขั้นต่ำ1 ชิ้น encoder เพื่อเริ่มสั่งซื้อ
-
ราคาnegotiable
-
รายละเอียดการบรรจุแต่ละ 1 ชิ้นถูกบรรจุในกล่องกระดาษกล่องเดียว
-
เวลาการส่งมอบ3-5 วันทำการสำหรับการสั่งซื้อตัวอย่าง 7-15 วันทำการสำหรับการสั่งซื้อจำนวนมาก
-
เงื่อนไขการชำระเงินD / A, D / P, T / T, wester N Union, บัตรเครดิต, มาสเตอร์การ์ด, Paypal, ฯลฯ
-
สามารถในการผลิต100K ชิ้นต่อปี
1600 ความละเอียด S18 ตัวเข้ารหัสโรตารี่จิ๋ว AB เฟสเอาท์พุท NPN สำหรับมอเตอร์ขนาดเล็ก
ข้อมูลพื้นฐานของผลิตภัณฑ์ของ S18 mini encoder
ความหนาของเอนโค้ดเดอร์ 18 มม
เส้นผ่าศูนย์กลางเพลาแข็ง 2.5 มม. พร้อมรูปร่าง D
ความยาวเพลา 7 มม
การติดตั้งขนาดเส้นผ่าศูนย์กลาง 12 มม
แรงดันไฟฟ้า 5V หรือ 8-30V
สัญญาณเอาท์พุตวงจร: NPN & PNP
การตรวจจับพื้นฐาน: โฟโตอิเล็กทริก
พัลส์ต่อเทิร์น: 250ppr-1600ppr
ความเร็วมอเตอร์สูงสุด 5,000 รอบต่อนาที
ระดับการป้องกัน IP50
เต้าเสียบสายริบบิ้น
ข้อกำหนดรายละเอียด
| ยี่ห้อ | HENGXIANG |
| มิติภายนอก | เส้นผ่าศูนย์กลางภายนอก: 18 มม |
| ความหนา: 18 มม | |
| เส้นผ่าศูนย์กลางเพลา Solid: ⌀2.5mm | |
| มติ | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
| เฟสเอาต์พุต | เฟส A, B, Z |
| จ่ายแรงดันไฟฟ้า | DC5V; DC8-30V |
| ประเภท Outlet | สายเคเบิลออกจากด้านข้าง |
| สายเคเบิลออกจากด้านหลัง | |
| โหมดเอาต์พุต | ตัวเก็บประจุวงจรเปิดเอาท์พุท (NPN และ PNP) |
| อุณหภูมิสิ่งแวดล้อม | อุณหภูมิในการทำงาน: -20 ~ + 80 ° (ไม่มีไอซิ่ง) |
| อุณหภูมิการจัดเก็บ: -25 ~ + 85 ° (ไม่มีไอซิ่ง) | |
| มนุษยชาติด้านสิ่งแวดล้อม | การดำเนินงานและการเก็บรักษา: 35 ~ 85% RH (ไม่กลั่นตัว) |
| ความถี่ในการตอบกลับสูงสุด | สูงสุด 100kHz |
| Rev สูงสุด | 5000rpm |
| เกรดการป้องกัน | IP50 |
| การบริโภคในปัจจุบัน | สูงสุด 50mA |
| เวลาขึ้น / ตก | สูงสุด 100nsec |
| โหลดเพลา | Radiel: 2N; Axial: 2N |
| สั่นสะเทือน (ทน) | ความกว้าง 0.75 มม., 10-50Hz, 1 ชั่วโมงสำหรับทิศทาง X / Y / Z |
| ช็อต (ทน) | 49 / m / s2, สามครั้งสำหรับทิศทาง X, Y, Z แยกกัน |
| วัสดุเพลา | สแตนเลส 304 |
| ความยาวสายเคเบิล | 150mm |
หลักการเข้ารหัส
Mechanical degree เป็นการหมุนจริงของเพลาเป็นองศา ระดับไฟฟ้าใช้สำหรับสัญญาณไฟฟ้า เวลาที่ต้องใช้สำหรับทำแรงดันไฟฟ้า / กระแสสลับหนึ่งรอบถูกกำหนดเป็น 360 องศาไฟฟ้า (el °) สำหรับตัวเข้ารหัสที่เพิ่มขึ้นหนึ่งรอบจะเท่ากับหนึ่งพัลส์ที่สมบูรณ์ ด้วย PPR ที่กำหนดระดับไฟฟ้าสามารถแปลงเป็นระดับเชิงกลสำหรับการเข้ารหัสที่เพิ่มขึ้นใด ๆ
เอ็นโค้ดเดอร์ที่เพิ่มขึ้นทุก 90 เอลจะส่งเอาต์พุตที่เพิ่มขึ้นหรือลดลงบนเอาต์พุต“ A” หรือ“ B” ที่สามารถตีความได้ว่านับ หากเครื่องเข้ารหัสส่งออก 1,000 PPR ตัวนับสามารถตีความ 4000 นับ (4 นับแต่ละชีพจร)
บรรจุภัณฑ์
แต่ละตัวเข้ารหัสจะถูกบรรจุในกล่องที่ปลอดภัยเพียงกล่องเดียวที่มีการป้องกันฟอง
จากนั้นเครื่องเข้ารหัสทั้งหมดจะถูกใส่ในกล่องที่ใหญ่กว่าเพื่อเตรียมการจัดส่ง
เกี่ยวกับโรงงานของเรา
- แบรนด์ของตัวเข้ารหัส "HENGXIANG"
- มีใบรับรองระบบการจัดการคุณภาพ ISO9001: 2000 และใบรับรอง CE
- สิทธิบัตรการประดิษฐ์ห้าและสิทธิบัตรรุ่นอรรถประโยชน์ห้า
- ผ่านเซี่ยงไฮ้โครงการแปลงผลงานใหม่และเทคโนโลยีชั้นสูง
- เป้าหมายของเรา: ตอบสนองความต้องการของลูกค้าสร้างคุณค่าทางสังคมให้บริการลูกค้าอย่างเอาใจใส่และได้รับ win-win
- ตั้งอยู่ในเมืองเซี่ยงไฮ้
- 20-30 คนงานที่มีประสบการณ์
คำถามเกี่ยวกับเครื่องเข้ารหัสหรือโรงงานของเราก่อนสั่งซื้อ
Q: โรงงานของคุณอยู่ที่ไหน?
: โรงงานของเราตั้งอยู่ในเมืองเซี่ยงไฮ้
ถาม: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?
A: ใช่คุณเรายินดีต้อนรับเข้าสู่โรงงานของเราในเวลาใดก็ได้ถ้าสะดวก
ถาม: นานแค่ไหนเวลาจัดส่งของคุณ
: โดยปกติ 3 วันทำการสำหรับตัวอย่าง 7-15 วันสำหรับการผลิตมวล
วันที่ผลิตเป็นไปตามปริมาณการสั่งซื้อ
ถาม: ผลิตภัณฑ์เข้ารหัสของคุณมีความละเอียดสูงสุดเท่าไร?
ตอบ: ความละเอียดสูงสุดคือ 80000ppr คุณสามารถส่งอีเมลถึงเราเพื่อขอข้อมูลเพิ่มเติม
ถาม: เครื่องเข้ารหัสของคุณสามารถปรับแต่งได้หรือไม่?
A: ใช่เข้ารหัสของเราสามารถปรับแต่งตามความต้องการของคุณ
ถาม: คุณทดสอบผลิตภัณฑ์เข้ารหัสก่อนส่งหรือไม่
ตอบ: ใช่เราทำการทดสอบ 100% และตรวจสอบทุกชิ้นก่อนส่งเพื่อให้แน่ใจว่าอุปกรณ์ของคุณทำงานได้ดี
