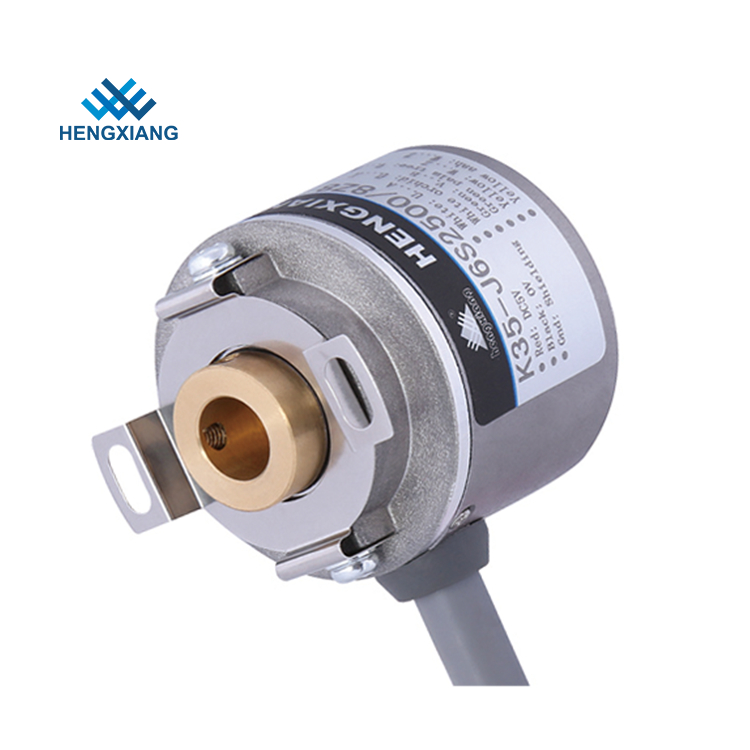

External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring

เส้นผ่านศูนย์กลางภายนอก 35 มม. Rotary Encoder ขนาดเล็ก K35 Blind Hole 8 มม. 40 มม. ใบไม้ผลิ

ผลิตภัณฑ์ - เครื่องเข้ารหัส Rotary ขนาดเล็ก
  • แสงสูง

    เข้ารหัสโรตารี่ขนาดเล็กเข้ารหัสโรตารี่ง่าย

    ,

    simple rotary encoder

  • ประเภทตัวเข้ารหัส
    เครื่องเข้ารหัสโรตารี่ขนาดเล็ก
  • เส้นผ่านศูนย์กลางภายนอก
    35mm
  • มิติการติดตั้ง
    40 มม. (แผ่นสปริง 35T40); 29mm (35T29)
  • เฟสเอาต์พุต
    เฟส A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
  • เส้นผ่าศูนย์กลางเพลากลวง
    , 6mm 8mm; 10mm
  • เพลาแบบกลวง
    รูตาบอด
  • น้ำหนักสุทธิ
    ประมาณ 100 กรัม (พร้อมแพคเกจ)
  • ได้รับการรับรอง
    CE,ISO9001
  • สถานที่กำเนิด
    เซี่ยงไฮ้ จีน
  • ชื่อแบรนด์
    HENGXIANG
  • ได้รับการรับรอง
    CE,ISO9001
  • หมายเลขรุ่น
    K35 ตัวเข้ารหัสเพลากลวง
  • จำนวนสั่งซื้อขั้นต่ำ
    1 ชิ้น encoder เพื่อเริ่มสั่งซื้อ
  • ราคา
    negotiable
  • รายละเอียดการบรรจุ
    แต่ละ 1 ชิ้นถูกบรรจุในกล่องกระดาษกล่องเดียว
  • เวลาการส่งมอบ
    3-5 วันทำการสำหรับการสั่งซื้อตัวอย่าง 7-15 วันทำการสำหรับการสั่งซื้อจำนวนมาก
  • เงื่อนไขการชำระเงิน
    D / A, D / P, T / T, wester N Union, บัตรเครดิต, มาสเตอร์การ์ด, Paypal, ฯลฯ
  • สามารถในการผลิต
    100K ชิ้นต่อปี

เส้นผ่านศูนย์กลางภายนอก 35 มม. Rotary Encoder ขนาดเล็ก K35 Blind Hole 8 มม. 40 มม. ใบไม้ผลิ

  • External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring
  • External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring
รับราคา ติดต่อตอนนี้
รูกลมขนาดเส้นผ่านศูนย์กลางภายนอก 8 มม. 35 มม. K35 ตัวเข้ารหัสแบบหมุนขนาดเล็ก 40 มม. ใบไม้ผลิ

คุณสมบัติที่สำคัญของเซอร์โวมอเตอร์เข้ารหัส K35

แบริ่งชีวิต: 1.5x109 revs ที่โหลดพิกัด (100000hrs ที่ 2500RPM)

อุณหภูมิสิ่งแวดล้อม: การทำงาน: -20 ～ + 80 °； การจัดเก็บ: -25 ～ + 90 °

การสั่นสะเทือน (ทนทาน): ความกว้าง 0.75 มม., 5-55Hz, 2 ชั่วโมงสำหรับสามแกนแยกกัน

ถุงเท้า (ทนทาน): 490m / s2, 11 ms สามครั้งสำหรับทิศทาง X, Y, Z

รับรอง: CE

REV ยอดนิยม: 5,000 รอบต่อนาที

Mark to Space ratio: 45% ถึง 55%

เพลาโหลด: รัศมี 30N; Axial 20N

หมายเลขรุ่นตัวเข้ารหัส K35 ที่เกี่ยวข้องบางส่วน

K35-J12C2500 / 8B6 DC5V สปริง 35T40

K35-J12L2000 / 4B8 DC5V สปริง 35T29

K35-J3N2500 / 16B10 DC5-12V จานสปริง 35T29

K35-J3F1200B6 DC12-24V สปริงแผ่น 35T29

K35-J6S2500 / 8B8 DC5V สปริง 35T29

K35-J6C2000B10 แผ่นสปริง DC5V 35T40

K35-J6E720B6 แผ่นสปริง DC8-30V 35T29

K35-J12C1000 / 4B8 DC5V สปริง 35T40

K35-J12L2048 / 6B10 DC5V จานสปริง 35T40

สเปค

รายการ พารามิเตอร์พื้นฐาน
ยี่ห้อ HENGXIANG
ประเภทตัวเข้ารหัส ตัวเข้ารหัสส่วนเพิ่ม
เส้นผ่านศูนย์กลางภายนอก 35mm
ความหนา 35mm
มิติการติดตั้ง 40 มม. (แผ่นสปริง 35T40); 29mm (35T29)
เพลาแบบกลวง รูตาบอด
เส้นผ่าศูนย์กลางเพลากลวง , 6mm 8mm; 10mm
มติ 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000 1024; 1200; 2000; 2048; 2500; 4096 5000
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500 / 4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8
เฟสเอาต์พุต เฟส A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
จ่ายแรงดันไฟฟ้า DC5V และ DC8--30V
ประเภท Outlet สายเคเบิลออกจากด้านข้าง
โหมดเอาต์พุต NPN / PNP (เอาต์พุตตัวสะสมแบบเปิด)
แรงดันเอาท์พุท
เอาต์พุตแบบกด - ดึง
สายไดรฟ์ (26LS31) TTL
สายไดรฟ์ (DC8-30V) HTL
TTL (DC5V) phase ABZ กลับมาจากเฟส UVW
เกรดการป้องกัน IP50
ความยาวสายเคเบิล 500mm

จุดขายของเรา

  • ใบรับรองสิทธิบัตรแบบอรรถประโยชน์
  • แบรนด์ของตัวเองและแบรนด์ที่ไม่ซ้ำ
  • การรับรอง CE สำหรับทุกรุ่น
  • วันที่ส่งมอบ
  • ตรวจสอบเต็ม 100% ก่อนที่จะส่ง
  • ลูกค้าจากประมาณ 200 ประเทศ
  • IS09001: 2015 รับรอง

เกี่ยวกับ Encoder Vibration

การสั่นที่กระทำต่อตัวเข้ารหัสจะทำให้เกิดการเต้นของชีพจรอย่างผิดปกติได้ง่าย

ดังนั้นเราต้องให้ความสำคัญกับสถานที่ทำงานของเครื่องเข้ารหัส

พัลส์ต่อรอบมากขึ้นระยะห่างที่แคบลงของตะแกรงผลของการเข้ารหัสด้วยการสั่นสะเทือนเมื่อความเร็วมอเตอร์ต่ำหรือหยุดการสั่นสะเทือนที่กระทำบนเพลาตัวเข้ารหัสหรือตัวเข้ารหัสจะทำให้เกิดการสั่นสะเทือนแบบนี้ สัญญาณพัลส์
