หมายเลขชิ้นส่วนเครื่องเข้ารหัส K35 บางส่วน
K35-J12C1000 / 4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500 / 8
K35-J12E2500 / 6
K35-J4E1200
K35-J3V720
K35-J12C1024 / 8 DC5V
K35-J3NH1000

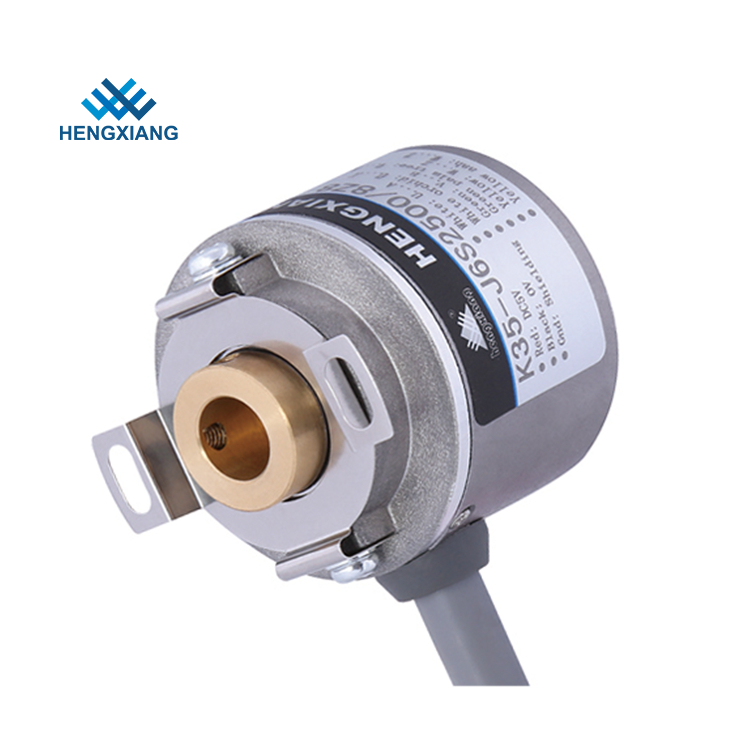

ข้อมูลจำเพาะสำหรับเซอร์โวมอเตอร์เข้ารหัส K35
รายการ | พารามิเตอร์พื้นฐาน |
ยี่ห้อ | HENGXIANG |
ประเภทตัวเข้ารหัส | ตัวเข้ารหัสส่วนเพิ่ม |
เส้นผ่านศูนย์กลางภายนอก | 35mm |
ความหนา | 35mm |
มิติการติดตั้ง | 40 มม. (แผ่นสปริง 35T40); 29mm (35T29) |
เพลาแบบกลวง | รูตาบอด |
เส้นผ่าศูนย์กลางเพลากลวง | , 6mm 8mm; 10mm |
มติ | 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000 1024; 1200; 2000; 2048; 2500; 4096 5000 |
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500 / 4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | |
เฟสเอาต์พุต | เฟส A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W- |
จ่ายแรงดันไฟฟ้า | DC5V และ DC8--30V |
ความแข็งแรงของฉนวน | AC500V 60 วินาที |
ความต้านทานของฉนวน | 10MΩ |
GND | ไม่เชื่อมต่อกับโปรแกรมเปลี่ยนไฟล์ |
อัตราส่วนมาร์คต่ออวกาศ | 45% ถึง 55% |
แรงบิดเริ่มต้น | น้อยกว่า 5.9x 10-3 Nm |
ช่วงเวลา Intertia | น้อยกว่า 1x 10-6kg.m2 |
โหลดเพลา | รัศมี 30N; Axial 20N |
REV ยอดนิยม | 5000RPM |
แบริ่งชีวิต | 1.5x109 revs ที่โหลดพิกัด (100000hrs ที่ 2500RPM) |
อุณหภูมิสิ่งแวดล้อม | ระบบปฏิบัติการ: -20 ~ + 80 °; ที่เก็บ: -25 ~ + 90 ° |
ความชื้นในสิ่งแวดล้อม | การดำเนินงานและการเก็บรักษา: 35-85% RH (ไม่กลั่นตัว) |
สั่นสะเทือน (ทน) | ความกว้าง 0.75 มม., 5-55Hz, 2 ชั่วโมงสำหรับสามแกนแยกกัน |
ถุงเท้า (ทน) | 490m / s2, 11 ms สามครั้งสำหรับทิศทาง X, Y, Z แยกกัน |
วัสดุเปลือก | อลูมิเนียมหล่อ |
การรับรอง | CE |
บรรจุภัณฑ์ | กล่องกระดาษ |
น้ำหนักสุทธิ | ประมาณ 100 กรัม (พร้อมแพคเกจ) |
ข้อได้เปรียบของเรา
ความสามารถในการผลิตของเครื่องเข้ารหัสโรงงาน
5,000 ชิ้นต่อเดือน
-------- กำลังการผลิตสายการผลิต
50,000 ชิ้นต่อปี
-------- หน่วยผลิตจริง (ปีก่อนหน้า)
เงื่อนไขการชำระเงิน:
1. T / T, wester n union, บัตรเครดิต, Paypal, ฯลฯ
2. 3-5 วันทำการหลังจากการชำระเงินที่ได้รับ
3. ตัวเข้ารหัสจะถูกจัดส่งเมื่อพร้อม
เรื่องที่ต้องให้ความสนใจ
1. ต้องเลือกแรงดันไฟฟ้าของแหล่งจ่ายไฟ: DC5V หรือ DC8-30V
2. ต้องเลือกหมายเลขรุ่นแหนบของแผ่นสปริงหากคุณเลือกตัวเข้ารหัสเพลากลวง
3. โปรดแนะนำความเร็วมอเตอร์ (RPM) ที่คุณใช้งานจริง
4. หากคุณมีข้อกำหนดอื่นใดโปรดระบุพารามิเตอร์โดยละเอียด
