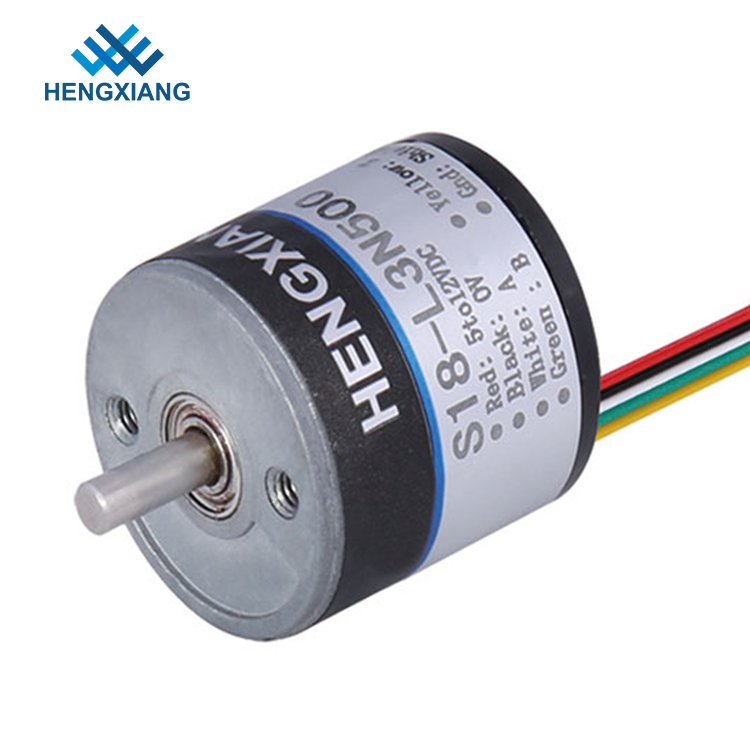

Solid Shaft 2.5mm Miniature Rotary Encoder , ABZ Phase Resolution 360 Rotary Encoder

Solid Shaft 2.5 มม. Rotary Encoder ขนาดเล็ก, ABZ Phase Resolution 360 Encoder Rotary

  • แสงสูง

    เข้ารหัสแสงขนาดเล็กเข้ารหัสแบบหมุนง่าย

    ,

    simple rotary encoder

  • เส้นผ่านศูนย์กลางภายนอก
    18 มม.
  • ความหนา
    18 มม.
  • เส้นผ่าศูนย์กลางเพลาแข็ง
    2.5mm
  • เฟสเอาต์พุต
    เฟส A, B, Z
  • จ่ายแรงดันไฟฟ้า
    DC5V; DC8-30V
  • ประเภท Outlet
    สายเคเบิลออกจากด้านข้างหรือด้านหลัง
  • โหมดเอาต์พุต
    เอาต์พุตวงจรแบบเปิดสะสม (NPN และ PNP)
  • ความถี่ในการตอบกลับสูงสุด
    สูงสุด 100kHz
  • สถานที่กำเนิด
    เซียงไฮ้ประเทศจีน
  • ชื่อแบรนด์
    HENGXIANG
  • ได้รับการรับรอง
    CE,ISO9001
  • หมายเลขรุ่น
    S18 rotary encoder
  • จำนวนสั่งซื้อขั้นต่ำ
    1 ชิ้นเข้ารหัสก่อน
  • ราคา
    negotiable
  • รายละเอียดการบรรจุ
    เข้ารหัส 1 ชิ้นแต่ละกล่องถูกบรรจุโดยกล่อง Caton
  • เวลาการส่งมอบ
    1-3 วันทำการ
  • เงื่อนไขการชำระเงิน
    D / A, D / P, T / T, Wester N Union, MoneyGram
  • สามารถในการผลิต
    100K ชิ้นต่อปี

Solid Shaft 2.5 มม. Rotary Encoder ขนาดเล็ก, ABZ Phase Resolution 360 Encoder Rotary

เส้นผ่านศูนย์กลางภายนอก 18 มม. เพลาแข็ง 2.5 มม. ขนาดเล็ก rotary encoder ABZ phase 360 ​​resolution

เรื่องที่ต้องให้ความสนใจ

1. ต้องเลือกแรงดันไฟฟ้าของแหล่งจ่ายไฟ: DC5V หรือ DC8-30V

2. ต้องเลือกหมายเลขรุ่นแหนบของแผ่นสปริงหากคุณเลือกตัวเข้ารหัสเพลากลวง

3. โปรดแนะนำความเร็วมอเตอร์ (RPM) ที่คุณใช้งานจริง

4. หากคุณมีข้อกำหนดอื่นใดโปรดระบุพารามิเตอร์รายละเอียด

จุดขายของเรา

  • ตอบสนองอย่างรวดเร็วเมื่อได้รับแบบสอบถามใบเสนอราคาของลูกค้า
  • ทีมวิศวกรมืออาชีพเพื่อแก้ปัญหาของคุณในเวลาใดก็ได้
  • ตรวจสอบอย่างเข้มงวดก่อนที่จะส่ง
  • รุ่นของตัวเข้ารหัสที่หลากหลายให้เลือก
  • เวลานำสั้น
  • มาตรฐานคุณภาพสูง

S18 ตารางพารามิเตอร์ตัวเข้ารหัสแบบเพิ่มหน่วย

ยี่ห้อ HENGXIANG
มิติภายนอก เส้นผ่าศูนย์กลางภายนอก: 18 มม
ความหนา: 18 มม
เส้นผ่าศูนย์กลางเพลา Solid: ⌀2.5mm
มติ 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600
เฟสเอาต์พุต เฟส A, B, Z
จ่ายแรงดันไฟฟ้า DC5V; DC8-30V
ประเภท Outlet สายเคเบิลออกจากด้านข้าง
สายเคเบิลออกจากด้านหลัง
โหมดเอาต์พุต เอาต์พุตวงจรแบบเปิดสะสม (NPN และ PNP)
อุณหภูมิสิ่งแวดล้อม อุณหภูมิในการทำงาน: -20 ~ + 80 ° (ไม่มีไอซิ่ง)
อุณหภูมิการจัดเก็บ: -25 ~ + 85 ° (ไม่มีไอซิ่ง)
มนุษยชาติด้านสิ่งแวดล้อม การดำเนินงานและการเก็บรักษา: 35 ~ 85% RH (ไม่กลั่นตัว)
ความถี่ในการตอบกลับสูงสุด สูงสุด 100kHz
สั่นสะเทือน (ทน) ความกว้าง 0.75 มม., 10-50Hz, 1 ชั่วโมงสำหรับทิศทาง X / Y / Z
ช็อต (ทน) 49 / m / s2, สามครั้งสำหรับทิศทาง X, Y, Z แยกกัน
วัสดุเพลา สแตนเลส 304
ความยาวสายเคเบิล 150mm
เปลือก อลูมิเนียมอัลลอยด์
บรรจุภัณฑ์ กล่องกระดาษ
น้ำหนักสุทธิ ประมาณ 20 กรัม (พร้อมแพคเกจ)
การรับรอง CE

แคตตาล็อกเครื่องเข้ารหัส

หากคุณได้เลือกรุ่นเครื่องเข้ารหัสที่คุณกำลังจะสั่งซื้อโปรดส่งอีเมลถึงเราโดยตรงหรือติดต่อฝ่ายบริการออนไลน์ทันทีเพื่อรับแคตตาล็อกล่าสุด

แต่หากคุณยังมีข้อสงสัยเกี่ยวกับการเลือกหมายเลขรุ่นตัวเข้ารหัสที่ถูกต้องคุณสามารถติดต่อเราเพื่อรับแคตตาล็อกที่เกี่ยวข้องได้

วันผลิต

3-5 วันทำการสำหรับตัวอย่างหลังจากชำระเงินเต็มจำนวน

7-15 วันสำหรับการผลิตมวลหลังจากชำระเงินเต็มจำนวน

วิธีการทำงานของเครื่องเข้ารหัส

oday encoders ที่เพิ่มขึ้นส่วนใหญ่มีตัวขับเอาต์พุตพุชแบบดึง (HTL) หรือ RS422 (TTL) สิ่งเหล่านี้ได้แทนที่วงจรเอาท์พุทเก่าส่วนใหญ่เช่น Open Collector NPN, Open Collector PNP, แรงดันเอาต์พุต Collector

วงจร Push-Pull (HTL) หรือที่เรียกว่า Totem Pole ให้ระดับสัญญาณที่สอดคล้องกับแรงดันไฟฟ้าที่ใช้ โดยทั่วไปแรงดันไฟฟ้าจะอยู่ในช่วง 8 ถึง 30 VDC

ด้วยการเชื่อมต่อที่เหมาะสมคุณสามารถใช้อินเทอร์เฟซพุชพูลเพื่อแทนที่วงจรตัวเปิดที่แท้จริงโดยใช้ไดโอดภายนอกที่เชื่อมต่อในวิธีที่จะ จำกัด ทิศทางของกระแสสำหรับวงจร RS422 (TTL) ให้ระดับสัญญาณคงที่ 5 V แรงดันไฟฟ้า สามารถเลือกช่วงแรงดันไฟฟ้าได้สองแบบ: จาก 4.75 ถึง 5.5 VDC (สามารถใช้เพื่อแทนที่ไดรเวอร์เอาต์พุตตัวเก็บรวบรวมแบบเปิด) หรือ 8 ถึง 30 VDC การใช้สัญญาณที่แตกต่างผลลัพธ์ที่ได้นั้นสอดคล้องกับมาตรฐาน RS422

เอาต์พุตที่ต่างกันมีความสามารถในการตอบสนองความถี่สูงสุดและภูมิคุ้มกันเสียงที่ดีที่สุด เพื่อให้มั่นใจว่าผู้รับควรเป็นคนละคนกัน

การเปลี่ยนไดรเวอร์เอาต์พุตเก่า
